Клапаны обратные PN 16 МПа

ПОИСК

Клапаны обратные PN 16 МПа Клапаны обратные PN 16 МПа

Клапаны обратные PN 16 МПаDN 100, 150, 200 МПа
PN 16 МПа
Код КПВЭД 29.13.11

Предназначены для предотвращения обратного потока транспортируемой среды.

Изготовление и поставка по ТУ 6310 РК 39013846 ОАО-043-2003

Обозначение

DN

Размеры, мм

Масса, кг

D

D1

L

L1

УК 41160-100

100

92

265

488

246

89

УК 41160-150

150

136

350

537

255

166

УК 41160-200

200

190

430

675

363

342



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Рабочее давление PN, МПа (кгс/см2)

16 (160)

Рабочий перепад давления на затворе, МПа (кгс/см2)

16 (160)

Рабочая среда (температурой, °С)

сточная и морская вода (от 0 до 200°С)

Климатическое исполнение

У1, ХЛ1 по ГОСТ15150-69

Температура окружающей среды, °С

от минус 45 до +40 для У1
от минус 60 до +40 для ХЛ1

Присоединение

между фланцами трубопровода

Допускаемый пропуск среды, см3/мин

3

Полный средний ресурс

7500 циклов (130000 часов)

Полный средний срок службы

15 лет

Средний срок службы до ремонта

3,5 года

Средняя наработка на отказ, не менее

1800 циклов (30500 часов)

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус

Сталь 20Х

Наплавка

10Х14Н7С2 или 08Х17Н8С6Г

Золотник

Сталь 14Х17Н2

Фланец

Сталь 20Х

Подшипник

Сталь 14Х17Н2

Пружина

12Х18Н10Т (для исполнений -01, -03)

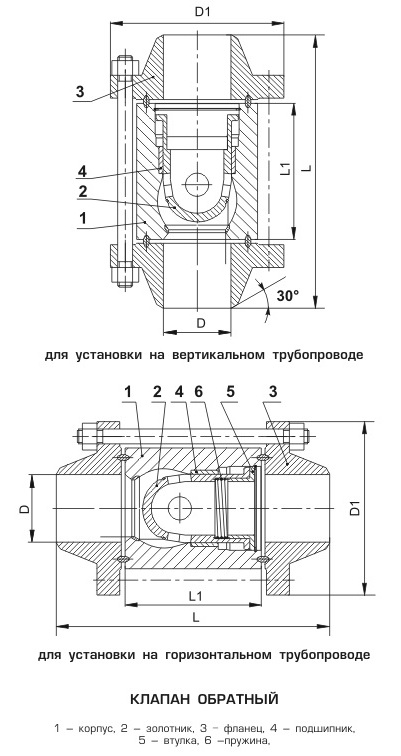

Пример в четреже выпускаемой продукции:

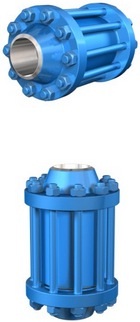

Клапаны обратные PN 16 МПа
