Затворы дисквые PN 2.5 МПа

ПОИСК

Затворы дисквые PN 2.5 МПа Затворы дисквые PN 2.5 МПа

Затворы дисквые PN 2.5 МПаDN 1000, 1200, 1400
PN 2,5 МПа
32с908р
Код ОКП 37 4149


Предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих сетевую воду.

Изготовление и поставка по ТУ 6310 РК 39013846 ОАО-041-2003

Задвижки сертифицированы на соответствие ГОСТ Р.
Требования безопасности по ГОСТ 12.2.063-81 и в соответствии с нормами и правилами Госгортехнадзора России.

Обозначение изделия

Проход условный DN, мм

Размеры, мм

Масса, кг не более

L

L стр

H

B

B1

L1

h

D

УК 99068

1000

1420

1000

1840

1800

950

500

690

1040

2430

1200

1940

2150

1050

800

800

1225

2829

1400

2210

2246

770

600

905

1444

4229


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Условное давление PN, МПа (кгс/см2)

2,5 (25)

Рабочая среда (температурой, °С)

вода (до 200°С)

Климатическое исполнение

У2 по ГОСТ15150-69

Температура окружающей среды,°С

от минус 40 до +45

Класс герметичности затвора

«D» по ГОСТ 9544-93

Рабочий перепад давления на затворе, МПа (кгс/см2), не более

1,6 (16)

Электропривод по ТУ 26-07-015-74

Б 099.102-06М

Тип присоединения к трубопроводу

под приварку

Полный средний срок службы

12 лет

Полный средний ресурс

2000 циклов

Наработка на отказ

400 циклов

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус

Сталь 3

Диск

Сталь 20

Шпиндель

Сталь40Х

Вал

Сталь 20Х13

Ось

Сталь 45

Кольцо уплотнительное

Резина марки 515015 ТУ 38.1051769-87

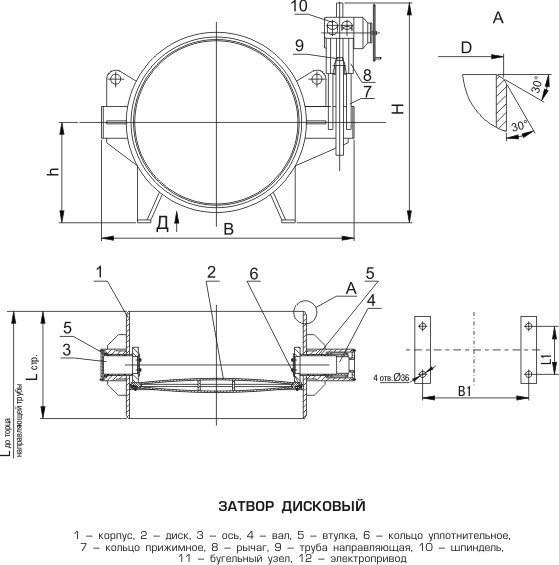

Пример в четреже выпускаемой продукции:

Затворы дисквые PN 2.5 МПа
