Затворы обратные PN 1.6, 2.5, 4.0, 6.3, 8.0, 10, 12.5 МПа (под приварку)

ПОИСК

Затворы обратные PN 1.6, 2.5, 4.0, 6.3, 8.0, 10, 12.5 МПа (под приварку) Затворы обратные PN 1.6, 2.5, 4.0, 6.3, 8.0, 10, 12.5 МПа (под приварку)

Затворы обратные PN 1.6, 2.5, 4.0, 6.3, 8.0, 10, 12.5 МПа (под приварку)РN 1,6; 2,5; 4,0; 6,3; 8,0; 10,0; 12,5 МПа
по типу 19с20нж
код ОКП 37 4240


Предназначены для предотвращения обратного потока транспортируемой среды в трубопроводе и обеспечения безопасности работы оборудования и обслуживающего персонала на перекачивающей станции.

Изготовление и поставка по СТ АО 39013846-1.049-2007
Задвижки сертифицированы на соответствие ГОСТ Р.
Требования безопасности по ГОСТ 12.2.063-81 и в соответствии с нормами и правилами Госгортехнадзора России.

Обозначение затвора

Условный проход DN, мм

Допуска- емый пропуск среды, см3/мин

Размеры, мм

Масса, кг

D1

D2

D3*

L

L1

L2

L3

В1

В2

В3

H

h

d

УК 44106-300; -01

300

12

324

-

300

300

325

160

245

200

195

295

400

182

18

63

УК 44106-350; -01

350

12

388

-

350

350

379

130

270

190

204

330

476

228

94

УК 44106-400; -01

400

12

438

430

400

400

479

150

355

240

250

400

520

248

150

УК 44106-500; -01

500

20

538

530

500

500

495

220

370

300

290

450

714

350

256

УК 44106-600; -01

600

20

652

630

600

600

597

300

450

380

360

520

823

397

396

УК 44106-700; -01

700

20

744

720

700

700

668

400

500

500

560

380

873

430

650

УК 44106-800; -01

800

40

854

824

792

750

752

460

620

560

680

480

1005

463

745

УК 44106-1000; -01

1000

40

1056

1028

992

850

940

450

750

455

810

610

1098

567

30

1344

УК 44106-1200; -01

1200

40

1270

1232

1172

1000

1150

600

880

700

720

960

1460

675

39

2339

УК 44025-300; -01

300

25

325

-

300

300

325

160

245

200

190

290

398

182

18

53

УК 44025-350; -01

350

25

377

-

350

350

365

130

270

190

204

330

464

222

76

УК 44025-400; -01

400

25

434

-

400

400

430

200

320

240

250

400

523

252

106

УК 44025-500; -01

500

45

538

530

500

500

494

220

370

300

290

450

714

345

256

УК 44025-600; -01

600

45

642

-

600

600

586

300

450

380

360

520

812

391

325

УК 44025-700; -01

700

45

732

720

700

700

660

400

500

500

380

560

825

400

565

УК 44025-800; -01

800

80

824

820

800

750

752

460

620

470

680

480

975

450

695

УК 44025-1000; -01

1000

80

1045

1020

1000

850

940

520

750

590

610

810

1180

565

26

1160

УК 44040-300; -01

300

25

325

-

300

300

325

160

245

200

190

290

398

182

18

53

УК 44040-350; -01

350

25

377

-

350

350

365

130

270

190

204

330

464

222

76

УК 44040-400; -01

400

25

436

-

400

350

430

150

355

200

285

435

518

248

105

УК 44040-800; -01

800

40

842

820

792

750

760

460

620

520

480

680

972

451

22

685

УК 44040-1000; -01

1000

40

1041

1020

992

850

940

520

750

590

610

810

1180

560

26

1018

УК 44040-1200; -01

1200

40

1240

1232

1172

1000

1150

600

880

700

720

960

1430

660

39

1763

УК 44100-800; -01

800

40

864

820

784

750

786

460

620

520

480

680

994

462

22

956

УК 44100-1000; -01

1000

40

1076

1020

976

850

970

520

750

600

590

830

1218

580

39

1642

УК 44100-1050; -01

1050

40

1129

1084

1023

850

1030

520

750

600

590

830

1275

610

39

1851

УК 44100-1200; -01

1200

40

1275

1234

1167

1000

1140

600

880

700

720

960

1450

663

39

2453

УК 44125-800; -01

800

40

882

820

784

750

810

460

620

520

480

680

1012

471

26

1119

УК 44125-1000; -01

1000

40

1119

1067

1003

850

1020

520

750

600

590

830

1218

600

39

1875

УК 44125-1050; -01

1050

40

1119

1067

1003

850

1020

520

750

600

590

830

1260

600

39

1925

УК 44125-1200; -01

1200

40

1293

1219

1155

1000

1160

600

880

700

720

960

1493

697

39

3125

УК 44016-300; -01

300

25

325

-

300

300

325

160

245

200

190

290

398

182

18

53

УК 44016-350; -01

350

25

377

-

350

350

365

130

270

190

204

330

464

222

76

УК 44016-400; -01

400

25

434

-

400

400

430

200

320

240

250

400

523

252

106

УК 44016-500; -01

500

45

538

530

500

500

494

220

370

300

290

450

714

345

256

УК 44016-600; -01

600

45

642

-

600

600

586

300

450

380

360

520

812

391

325

УК 44016-700; -01

700

45

732

720

700

700

660

400

500

500

380

560

825

400

565

УК 44016-800; -01

800

80

824

820

800

750

752

460

620

470

680

880

995

450

695

УК 44016-1000; -01

1000

80

1045

1020

1000

850

940

520

750

590

610

810

1180

565

26

1160

УК 44016-1200; -01

1200

150

1240

1232

1172

1000

1150

600

880

700

720

960

1430

660

39

1763

УК 44063-1000; -01

1000

40

1056

1028

992

850

940

450

750

455

810

610

1098

567

30

1344

Примечание:
- Основное исполнение для умеренного климата У1;
- 01 исполнение для холодного климата ХЛ1



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



УК44016

УК44025

УК44040

УК44063

УК44106

УК44100

УК44125

Условное давление PN, МПа (кгс/см2)

1,6 (16)

2,5 (25)

4,0 (40)

6,3 (63)

8,0 (80)

10,0 (0)

12,5 (125)

Рабочий перепад давления на затворе, МПа (кгс/см2), не более

1,6 (16)

2,5 (25)

4,0 (40)

6,3 (63)

8,0 (80)

10,0 (0)

12.5 (125)

Рабочая среда (температурой, °С)

нефть, жидкие нефтепродукты, (от минус 20 до +80), вода, пар (от 0 до +350), растворы пенообразователей

Климатическое исполнение

У1, ХЛ1 по ГОСТ15150-69

Температура окружающей среды, °С

от минус 45 до +40 для У1
от минус 60 до +40 для ХЛ1

Тип присоединения к трубопроводу

фланцевое по ГОСТ12815-80 ответные фланцы по ГОСТ 12821-80

Сейсмостойкость

до 9 баллов по шкале MSK - 64

Полный назначенный срок службы

30 лет

Полный назначенный ресурс

3000 циклов

Назначенный ресурс до капремонта

1500 циклов

Назначенный срок службы до капремонта

15 лет

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус

Сталь 20 (09Г2С) наплавка HRC≥35

Захлопка

Сталь 20 (09Г2С) наплавка HRC≥35

Ось

20Х13 (14Х17Н2)

Примечание – Материал в скобках для исполнения ХЛ1

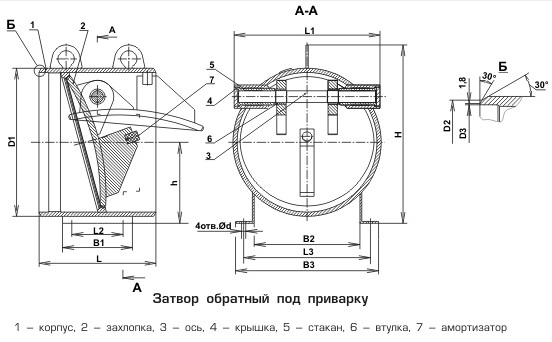

Пример в четреже выпускаемой продукции:

Затворы обратные PN 1.6, 2.5, 4.0, 6.3, 8.0, 10, 12.5 МПа (под приварку)
