Задвижки шиберные PN 12.5 МПа

ПОИСК

Задвижки шиберные PN 12.5 МПа Задвижки шиберные PN 12.5 МПа

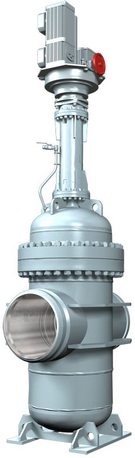

Задвижки шиберные PN 12.5 МПаПредназначены ля установки в качестве запорных устройств на вновь строящихся и реконструируемых существующих объектах линейной части магистральных нефтепроводов и технологических трубопроводах НПС, том числе трубопроводной системы Восточная Сибирь — Тихий Океан

Обозначение

Условный проход (номинальный размер) DN

Перепад давления на затворе, МПа

Размеры в мм

тип присое- динения

Масса без ЭПВ, кг, не более

H

H1

H2

H3

øD

L

L1

L2

øB

УК 19125-350

350

3,0

3261

750

783

2381

320

1100

650

650

840

Г

2067

5,0

8,0

10,0

УК 19125-500

500

3,0

3998

1000

1065

3118

470

1400

900

900

1060

Г

4385

5,0

3163

Д

4414

8,0

10,0

4523

УК 19125-700

700

3,0

5462

1350

1392

4102

665

1700

1050

1050

1330

Г

8675

5,0

Д

8704

8,0

10,0

УК 19125-800

800

3,0

5822

1510

1570

4537

760

1900

1200

1200

1440

Д

11400

5,0

F40

11650

8,0

9,0

10,0

УК 19125-1000

1000

3,0

7094

1920

1997

5734

970

2200

1500

1500

1060

Д

21360

5,0

7029

5744

F40

21390

7,0

7065

5911

F48

21720

8,0

7311

9,0

10,0

УК 19125-1050

1050

3,0

7145

1945

2030

5815

1000

2250

1500

1500

1840

Д

24020

5,0

6000

F40

24050

7,0

F48

24350

8,0

7395

9,0

10,0


Задвижки сертифицированы на соответствие ГОСТ Р и имеют Разрешение Федеральной службы по экологическому, технологическому и атомному надзору России на применение.

Требования безопасности по ГОСТ 12.2.063-81 и в соответствии с нормами и правилами Федеральной службы по экологическому, технологическому и атомному надзору России.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические требования

ОТТ-75.180.00-КТН-273-06

Условный проход (номинальный размер) DN

350, 500, 700, 800, 1000, 1050

Номинальное давление, РN, МПа (кгс/см2)

12,5 (125)

Класс герметичности затвора по ГОСТ 9544-93

А

Коэффициент сопротивления, не выше

0,1

Климатическое исполнение по ГОСТ 15150-69

ХЛ1, УХЛ1

Рабочая среда

нефть товарная и нефтепродукты с содержанием сероводорода Н2S ≤ 20 мг/л

Температура рабочей среды, °С

от минус 15 до +80

Температура окружающей среды, °С

от минус 60 до +40

Материал корпусных деталей:

сталь 09Г2С ГОСТ 19281-89

ПОКАЗАТЕЛИ НАДЕЖНОСТИ

Коэффициент оперативной готовности

не менее 0,9999

Наработка до отказа

не менее 750 циклов

Вероятность безотказной работы за один цикл «ОТКРЫТО-ЗАКРЫТО»

не менее 0,999

Назначенный срок службы

30 лет

Назначенный ресурс

3000 циклов

Наружное антикоррозионное покрытие

при подземной установке

ОТТ-04.00-27.22.00-КТН-006-1-03 и ТУ 2313-001-39013846-2006

при надземной установке

РД-23.040.00-КТН-189-06 и ТУ 2313-002-39013846-2006

Сейсмостойкость

до 10 баллов включительно по шкале MSK-64

Управление

электроприводом (для DN 350 также ручное - редуктором)

Присоединение к трубопроводу

под приварку

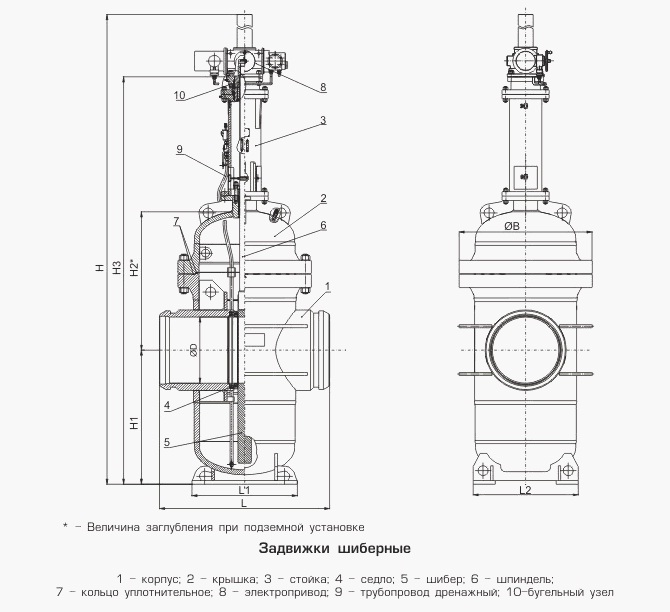

Пример в четреже выпускаемой продукции:

Задвижки шиберные PN 12.5 МПа
