1. Настоящий стандарт распространяется на фланцевые предохранительные клапаны на Ру от 16 до 320 кгс/см2 и Dy от 6 до 200 мм, фланцевые регулирующие двухседельные клапаны на Ру до 64 кгс/см2 и Dу от 15 до 400 мм и на фланцевые регуляторы давления на Ру 16 кгс/см2 и Dy от 25 до 200 мм и устанавливает строительные длины. Стандарт не распространяется на клапаны и регуляторы давления футерованные и специального назначения. Стандарт соответствует рекомендации СЭВ по стандартизации PC 2377-70. Стандарт соответствует СТ СЭВ 3250-81 в части размеров строительных длин (см. справочное приложение). (Измененная редакция, Изм. № 3).
2. Строительные длины литых фланцевых рычажных и пружинных предохранительных клапанов из чугуна и стали должны соответствовать указанным на черт. 1 и в табл. 1.

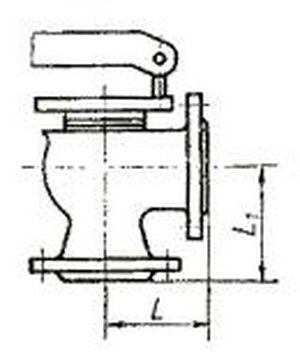

Предохранительный рычажный клапан

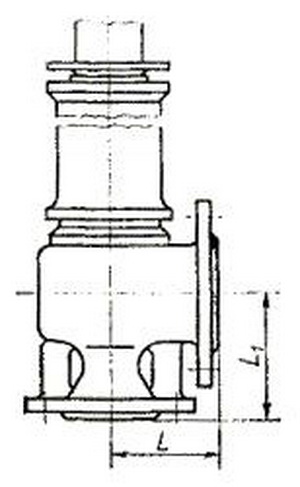

Предохранительный пружинный клапан
Таблица 1
| Проход условный Dу | Строительные длины для клапанов | ||||||||
| рычажных | пружинных | ||||||||
| полноподъемных | неполноподъемных | ||||||||
| из стали и чугуна | из стали | ||||||||
| Давление условное Ру, кгс/см2 | |||||||||
| 16 и 25 | 16 и 40 | 64, 100 и 160 | 16 | 40 | |||||
| L и L1 | L | L1 | L | L1 | L | L1 | L | L1 | |
| 25 | 100 | 100 | 120 | 105 | 125 | - | - | - | - |
| 40 | 100 | 115 | 145 | 130 | 150 | - | - | - | - |
| 50 | 125 | 130 | 155, 140*** | 145 | 160 | 100 | 125 | 130 | 140 |
| 80 | 155 | 150 | 175, 150*** | 165 | 195 | - | - | 150 | 150 |
| 100 | 175 | 160, 135*** | 200, 180*** | 195* | 225* | - | - | - | - |
| 150 | 200 | 205 | 245, 230*** | - | - | - | - | - | - |
| 200 | - | 280** | 320** | - | - | - | - | - | - |
Только на Py 64 и 100 кгс/см2. Только на Ру 16 кгс/см2. При новом проектировании не применять.
(Измененная редакция, Изм. № 2).

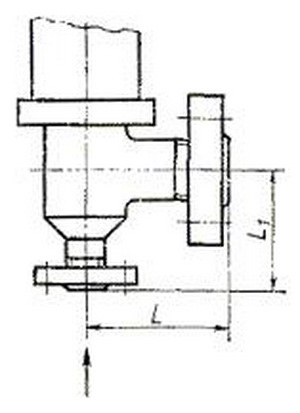

3. Строительные длины стальных кованых или штампованных предохранительных клапанов с резьбовыми фланцами под линзовую прокладку на Ру 320 кгс/см2 должны соответствовать указанным на черт. и в табл. 2.
Таблица 2
| Проход условный Dу | Строительная длина | ||
| на входе | на выходе | L | L1 |
| 6 | 15 | 70 | 75 |
| 10 | 25 | 100 | 100 |
| 15 | 32 | 120 | 110 |
| 25 | 40 | 155 | 135 |
| 32 | 50 | 170 | 150 |

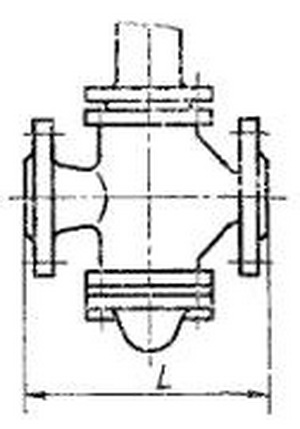

4. Строительные длины литых регуляторов давления и регулирующих двухседельных клапанов из чугуна и стали должны соответствовать указанным на черт. 3 и в табл. 3.
Таблица 3
| Проход условный Dу | Строительная длина L для | ||
| регуляторов давления | регулирующих клапанов | ||
| Давление условное Ру, кгс/см2 | |||
| 16 | до 40 | 64 | |
| 15 | - | 130 | 180 |
| 20 | - | 150 | 190 |
| 25 | 160 | 160 | 210 |
| 32 | 180 | 180 | 240 |
| 40 | 200 | 200 | 260 |
| 50 | 230 | 230 | 300 |
| 65 | 290 | 290 | 340 |
| 80 | 310 | 310 | 380 |
| 100 | 350 | 350 | 430 |
| 125 | 400 | 400 | 500 |
| 150 | 480 | 480 | 550 |
| 200 | 600 | 600 | 650 |
| 250 | - | 730 | 780 |
| 300 | - | 850 | 900 |
| 400 | - | 1100 | - |
5. Строительные длины фланцевых регулирующих клапанов, регуляторов давления и предохранительных клапанов, в зависимости от исполнения уплотнительных поверхностей фланцев, должны соответствовать указанным в табл. 4.
Таблица 4
| Исполнение уплотнительных поверхностей фланцев | Строительные длины L и L1 | |
| регулирующих клапанов и регуляторов давления | предохранительных клапанов | |
| Без выступа | L2 | L2.3 |
| С соединительным выступом | L2 | L2.3 |
| С впадиной | L2 | L2.3 |
| С выступом | L2 | L2.3 |
| С пазом | L2 | L2.3 |
| С шипом | L2 | L2.3 |
| Под прокладку овального сечения | L2 | L2.3 |
| Под линзовую прокладку | - | L2.3 |
6. Предельные отклонения строительных длин предохранительных и регулирующих клапанов и регуляторов давления должны соответствовать указанным в табл. 5.
Таблица 5
| Строительная длина | |
| Номин. | Пред. откл. |
| До 200 | ±1,0 |
| Св. 200 до 300 | ±1,5 |
| » 300 » 400 | ±2,0 |
| » 400 » 500 | ±2,5 |
| » 500 » 600 | ±3,0 |
| » 600 » 900 | ±3,5 |
| » 900 » 1200 | ±4,0 |
7. Предельные отклонения размеров строительных длин стальных кованых или штампованных предохранительных клапанов с резьбовыми фланцами под линзовое уплотнение на Ру 320 кгс/см2 (черт. 2 и табл. 2) - по 7-му классу точности со знаками плюс и минус.
8. Проходы условные - по СТ СЭВ 254-76.
9. Давления условные - по ГОСТ 356-80.
10. Присоединительные размеры фланцев - по ГОСТ 12815-80 на pу до 16 МПа (160 кгс/см2) и по ГОСТ 9399-81 на Ру 32 МПа (320 кгс/см2). (Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
Информационные данные о соответствии ГОСТ 16587-71 СТ СЭВ 3250-81
Пункты 4 и 6 ГОСТ 16587-71 соответствуют пунктам 2 и 3 СТ СЭВ 3250-81.
