Защитная арматура
Затворы обратные серии КЗ 116.4.
Затворы обратные Dу 100-250 мм серий КЗ 116.4 предназначены для предотвращения изменения направления потока рабочей среды (вода, пар) в трубопроводах. Устанавливаются как на горизонтальных, так и на вертикальных участках трубопроводов в местах, удобных для обслуживания. Положение затвора на горизонтальном трубопроводе – крышкой вверх, на вертикальном – с направлением потока рабочей среды снизу, под диск. крышкой вверх только на горизонтальных участках трубопроводов в местах, удобных для обслуживания. Направления потока среды под золотник. Корпус используется штампованный либо штампосварной производства ОАО «Уральская Кузница» г. Чебаркуль.
Технические характеристики обратных затворов
| Обозначение | Условный проход Dу, мм | Рабочая среда | Параметры рабочей среды | Материал корпуса | Размеры, мм | Масса , кг | ||||||
| H | A | L | d* | D* | ||||||||
| Давление, МПа | Температура, ºС | |||||||||||
| КЗ 116.4.100.00 | 100 | Вода | 23,5 | 250 | У | 300 | 120 | 400 | 111 | 133 | 127 | |
| КЗ 116.5.100.00 | 100 | Пар | 13,7 | 560 | ХМФ | 300 | 120 | 400 | 111 | 133 | 127 | |
| КЗ 116.4.150.00 | 150 | Вода | 23,5 | 250 | У | 510 | 231 | 650 | 161 | 194 | 506 | |
| КЗ 116.5.150.00 | 150 | Пар | 13,7 | 560 | ХМФ | 510 | 231 | 650 | 161 | 194 | 506 | |
| КЗ 116.4.175.00 | 175 | Вода | 23,5 | 250 | У | 510 | 231 | 650 | 156 | 219 | 506 | |
| КЗ 116.5.175.00 | 175 | Пар | 13,7 | 560 | ХМФ | 510 | 231 | 650 | 156 | 219 | 506 | |
| КЗ 116.4.200.00 | 200 | Вода | 23,5 | 250 | У | 555 | 248 | 710 | 211 | 273 | 550 | |
| КЗ 116.5.200.00 | 200 | Пар | 13,7 | 560 | ХМФ | 555 | 248 | 710 | 211 | 273 | 550 | |
| КЗ 116.4.225.00 | 225 | Вода | 23,5 | 250 | У | 555 | 248 | 706 | 223 | 273 | 595 | |
| КЗ 116.5.225.00 | 225 | Пар | 13,7 | 560 | ХМФ | 555 | 248 | 706 | 223 | 273 | 595 | |
| КЗ 116.4.250.00 | 250 | Вода | 23,5 | 250 | У | 561 | 248 | 710 | 261 | 325 | 686 | |
| КЗ 116.5.250.00 | 250 | Пар | 13,7 | 560 | ХМФ | 561 | 248 | 710 | 261 | 325 | 686 | |
В таблице приведен пример. Расточка патрубков выполняется под размер трубопровода, указанный заказчиком
Затворы возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80
Материал корпуса: У - углеродистая сталь; ХМФ - хромолибденованадиевая сталь

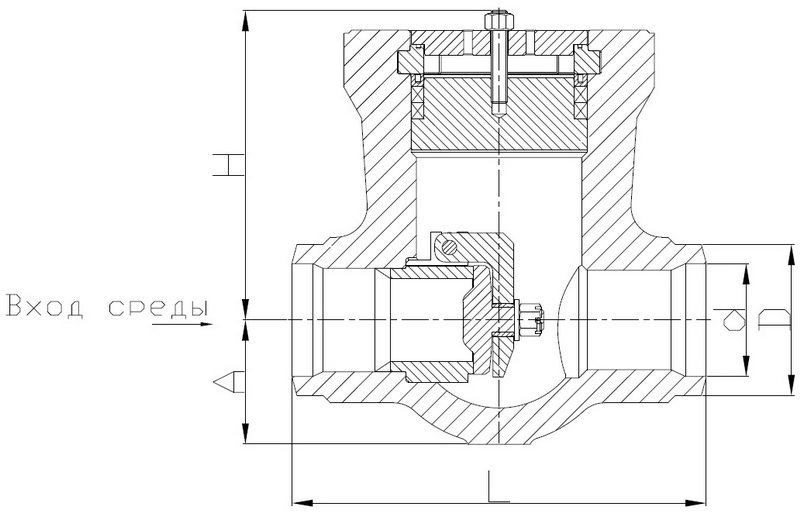

Затвор обратный серии КЗ 116.4 (116.5)
