Ручные приводы
Ручные многооборотные (тип В, Г, Д) и неполноповоротные (F12-30) приводы предназначены для крупногабаритной арматуры - задвижек до Ду 1200 мм Ру 8 МПа, и шаровых кранов до Ду 500 Ру 40 МПа.
Из-за малых габаритов и массы ручные приводы могут применяться на задвижках с присоединительным местом (тип В) и в шаровых кранах с присоединительным местом (F12).
Использованная в них волновая передача с промежуточными звеньями, обладает высокими КПД, несущей способностью, точностью и ресурсом работы, малыми массо-габаритными характеристиками и высокой надежностью.
По этим показателям она превосходит все известные передачи на нынешнем этапе развития техники. Эта передача фактически представляет собой подшипник качения с криволинейной беговой дорожкой на венце, описанной совокупностью сопряженных укороченных гипоциклоид.

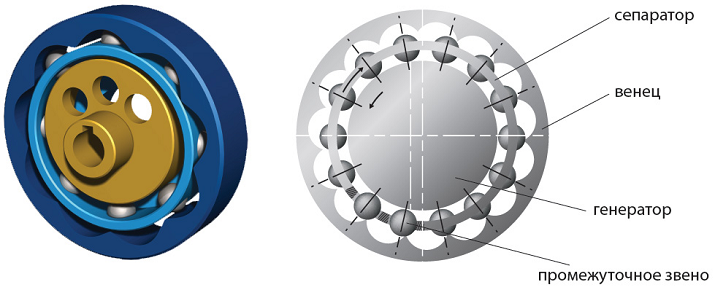

При вращении генератора–эксцентрика вокруг своей оси он перемещает тела качения (шарики или ролики) по пазам сепаратора, которые воздействуют на наклонные зубья венца. Возникающие при этом радиальные силы заставляют поворачиваться сепаратор на один зуб венца за один оборот генератора.
Передаточное отношение в одной ступени можно обеспечить в пределах от 10 до 70 и оно задается количеством тел качения. При конструировании по определенным правилам и точном изготовлении элементов передачи ее КПД достигает 0,9. Во время работы передачи даже под максимальной нагрузкой шум практически отсутствует.
Особое достоинство — это высокая износостойкость передачи из–за отсутствия в ней трения скольжения, а также благодаря тому, что ее элементы выполнены из тех же материалов, что и подшипники и с теми же требованиями. Вследствие этого обеспечен большой ресурс работы передачи, например, на порядок превосходящий ресурс работы аналогичной червячной передачи.
В волновых передачах с промежуточными звеньями применена смазка «Эра 12» (бывшая ВНИИНП-286М), которая используется для тяжело нагруженных передач в авиационной и ракетой технике. Она сохраняет работоспособность в интервале температур от -60 до +120°С, не гигроскопична, не разлагается от действия воды, слабых щелочей, кислот и имеет большой срок службы, т. е. закладывается один раз на весь срок службы.
Ручные приводы с этой консистентной смазкой могут работать в любых пространственных положениях, при любых температурах эксплуатации.
Нагрузочная характеристика арматуры имеет пиковые значения только при открытии и закрытии, а на большей части рабочего хода она невелика. Для преодоления пиковых нагрузок и одновременного повышения быстродействия ручных приводов они оснащены двухскоростным редуктором. Переключение осуществляется перемещением рычага кнопочного типа на первой ступени, которое обеспечивает передаточные отношения 93 или 133. По желанию заказчика ручной привод может быть и односкоростным с любым из названных передаточных отношений.
Применение волновой передачи с промежуточными телами качения позволило:
- обеспечить значительную скорость перемещения запорного органа за счет небольшого передаточного отношения на второй скорости (до 93);
- как минимум, вдвое снизить габариты и массу;
- почти вдвое снизить усилие на рукоятке маховика при его малых размерах (390 мм);
- многократно повысить ресурс работы и надежность;
- обеспечить применение одного типоразмера на широкой гамме трубопроводной арматуры.
Многооборотный ручной привод может иметь механический указатель текущего положения рабочего звена, а неполноповоротный - указатель в виде большой поворотной стрелки.
Ручные приводы могут снабжаться защитным колпаком или крышкой в зависимости от типа используемой арматуры.
Приводы выполнены в виде единого моноблока, имеют малые габариты и массу, например с крутящим моментом 10 000 Нм - их масса составляет всего 55 кг, при этом они допускают полуторакратную перегрузку.
Наружные и внутренние детали привода имеют специальные защитные покрытия, обеспечивающие устойчивость к действию внешней среды на длительный срок.

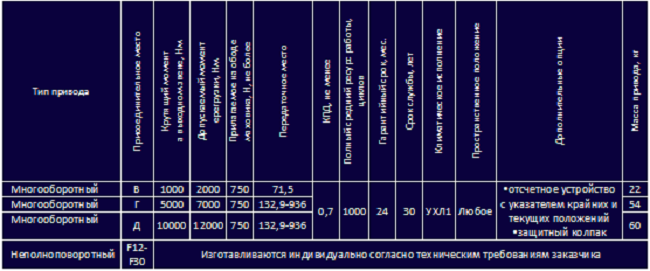

Основные технические характеристики приводов
