  3. Клапан запорный игольчатый

Клапан запорный игольчатый

ПОИСК

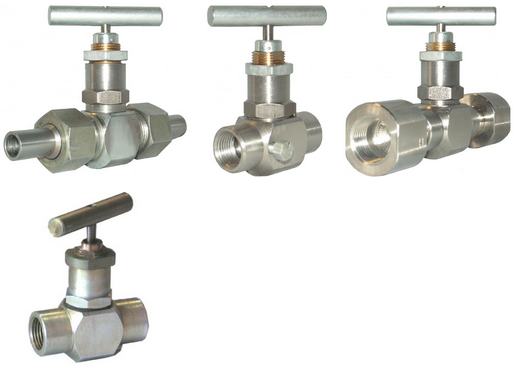

Клапан запорный игольчатый Клапан запорный игольчатый



Клапаны запорные игольчатые КИ 400 с условными проходами DN 6, 10, 15, 20, 25 на номинальные давления PN 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63); 10,0 (100); 16,0 (160); 20,0 (200); 25,0 (250); 32,0 (320); 40,0 (400) МПа (кгс/см2), предназначены для использования в качестве запорных и запорно-разрядных устройств в составе приборных, дренажных, пробоотборных и других вспомогательных трубопроводов, фонтанной арматуры, устьевом и противовыбросовом оборудовании, линиях оперативного измерения действительного значения давления для воды, пара, жидких и газообразных углеводородов, их смесей, а так же других рабочих сред, по отношению к которым материалы основных деталей клапанов являются коррозионно-стойкими, с рабочей температурой до +560°С в зависимости от материальных исполнений.
Изготовление и поставка - по ТУ 3742-001-80641210-2007.


Запорный модуль, являющийся одним из узлов конструкции клапанов, может применяться в составе клапанных блоков, коллекторов и других много клапанных устройств.

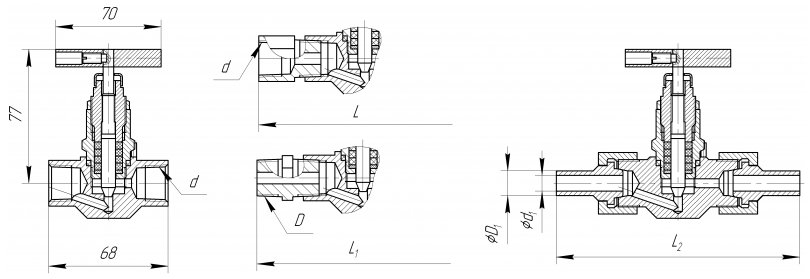

Базовой конструкцией является изделие с условным походом DN 15 с присоединительными патрубками с внутренней трубной конической резьбой Rc1/2 по ГОСТ 6211, изделия с прочими условными проходами и типами присоединительных резьб формируются установкой на базовое изделие соответствующих переходников.

Конструкции клапанов имеют исполнения со спускными винтами, обеспечивающими сброс давления из выходного трубопровода для его разгрузки, а также со штуцерно-ниппельным присоединением (под приварку).

Материал основных деталей

Таблица-фигура

Рабочие среды

t -  рабочей среды, °С, max

t - окруж. среды, среды, °С, min

Климатическое исполнение







Сталь 35

15с67бк

Вода, пар, неагрессивные жидкие и газообразные углеводороды и неорганические вещества, их смеси.

+425

-40

У1



Сталь 40Х

15лс67бк

-60

ХЛ1



Сталь 15ХМ*

15лс67бк1

+560

-40

У1






Сталь 12Х18Н10Т (12Х15Г9НД)

15нж67бк

Агрессивные среды, по отношению к  которым материал коррозионно стоек.

-60

УХЛ1



Сталь 10Х17Н13М3Т

15нж67бк1
