Клапан запорный отсечной КЗО

Клапан запорный отсечной КЗО

Клапан с комбинированным предназначением изготавливается по индивидуальному техническому заданию, выполняет функции:

- отсечного клапана быстрого перекрытия потока газа и др. сред;
- запорного органа для перекрытия рабочей среды;
- обратного клапана для автоматического предотвращения обратного потока рабочей среды;

Принципы работы:

В случае, когда затвор используется для быстрой отсечки среды внутри него (непосредственно на запирающем диске), устанавливается защёлка, которая выполняет функцию спускового элемента на закрытие, удерживая затвор в положении «открыто», и одновременно является его третьей точкой опоры, устраняя вибрацию запорного органа от потока среды.

При необходимости затвор может применяться как запорный орган, в этом случае гидроцилиндр служит как рабочий исполнительный механизм, перекрывающий затвор под давлением рабочей среды.

При остановке насоса или прекращении движения среды запорный диск под воздействием противовеса, установленного на рычаге, плавно закрывается. Для предотвращения гидроудара в трубопроводе плавное закрывание затвора осуществляется за счет гидроцилиндра, служащего демпферным устройством. При повторном пуске насоса и возникновении небольшого усилия на диске затвор открывается, выполняя функцию обратного клапана.

При остановке насоса или прекращении движения среды запорный диск под воздействием противовеса, установленного на рычаге, плавно закрывается. Для предотвращения гидроудара в трубопроводе плавное закрывание затвора осуществляется за счет гидроцилиндра, служащего демпферным устройством. При повторном пуске насоса и возникновении небольшого усилия на диске затвор открывается, выполняя функцию обратного клапана.

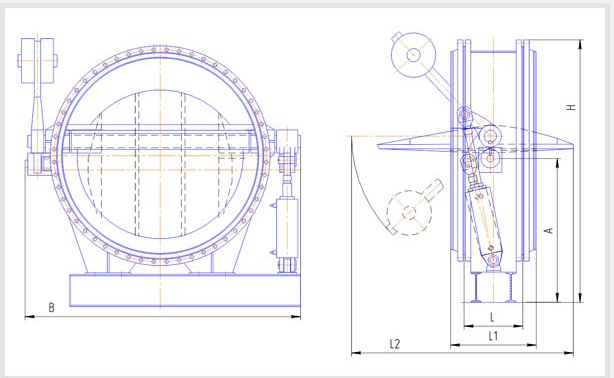

Обозначение изделия	PN, МПа	DN, мм	L, мм (для PN 1,6/4 МПа)	Габарит L2, мм	А, мм (для PN 1,6/4 МПа)	Н, мм (для PN 1,6/4 МПа)	Крутящий момент (для PN 1,6/4 МПа)	Масса, кг, ±15% без привода и ответных ланцев (для PN 1,6/4 МПа)
КЗО 100.01 (04)	1,6-4	100	68/ 110	400	210/220	330/ 350	200/ 350	19/ 24
КЗО 150.01 (04)		150	75/ 130	450	260/270	410/ 430	400/ 700	23/ 36
КЗО 200.01(04)		200	80/ 150	500	340/350	550/ 570	900/ 1800	51/ 96
КЗО 250.01(04)		250	85/ 160	550	380/390	620/ 650	1500/ 2200	56/ 106
КЗО 300.01(04)		300	88/ 170	600	420/440	700/ 740	2000/ 3800	74/ 130
КЗО 350.01(04)		350	180/ 180	650	460/480	780/820	2800/5500	190/190
КЗО 400.01(04)		400	190/190	700	500/520	830/ 870	3200/ 6500	240/ 240
КЗО 450.01(04)		450	195/200	750	520/540	880/920	4000/7000	302/310
КЗО 500.01(04)		500	195/210	800	560/580	950/990	4600/9000	372/400
КЗО 600.01(04)		600	215/220	900	620/650	1070/1130	8000/23000	550/565
КЗО 700.01(02)	1-2,5	700	230/ 240	1000	670/690	1150/1200	9000/18000	603/630
КЗО 800.01(02)		800	250/ 260	1100	760/780	1290/1340	12000/26000	780/810
КЗО 900.01(02)		900	270/290	1200	860/890	1490/1550	21000/35000	834/893
КЗО 1000.01(02)		1000	295/320	1250	940/970	1620/1680	26000/45000	1188/1290
КЗО 1000.04(06)	4-6,3	1000	500	1300	1160/1200	1920/2000	80000/110000	2260/2410
КЗО 1000(01)	0,6-1	1000	450	1250	940/970	1620/1680	20000/26000	1588/1750
КЗО 1200(01)		1200	500/520	1450	1090/1120	1910/ 1960	30000/ 36000	1980/ 2170
КЗО 1400(01)		1400	560/600	1650	1210/1250	2080/2140	40000/48000	2180/2460
КЗО 1600(01)		1600	630/700	1850	1340/1380	2320/ 2380	50000/65000	2970/3340
КЗО 1800(01)		1800	700/800	2000	1510/1550	2670/2740	65000/76000	3320/3700
КЗО 2000(01)		2000	780/900	2200	1650/1700	2950/3030	80000/110000	3910/4310
КЗО 2200(0,02)	0,25-0,6	2200	680/800	2400	1800/1850	3210/3290	65000/100000	4680/5080
КЗО 2400(0,02)	0,25-0,6	2400	770/900	2600	1940/1990	3490/3570	80000/120000	5320/5820
