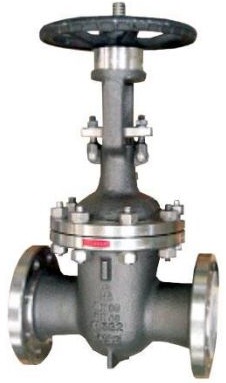

Задвижки S38 Py 40-100
Запорная бугельная задвижка, невращающийся выдвижный шпиндель, неподнимающийся маховик, наружная резъба шпинделя, упругий или
составной клин, исполнение фланцевое или под приварку.
Соответствует требованиям PED 97/23/EC, DIN 3352 часть 7, ČSN EN 1984
- ДОЛГИЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ – ОБЕСПЕЧЕН НАПЛАВКОЙ ИЗ
- ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА
- НЕБОЛЬШОЕ ЗАСТРОЕННОЕ ПРОСТРАНСТВО – НЕПОДНИМАЮЩИЙСЯ МАХОВИК
- УЛУЧШЕННОЕ УПРАВЛЕНИЕ – ГАЙКА ШПИНДЕЛЯ С ПОДШИПНИКАМИ
- ВАРИАБЕЛЬНОСТЬ – ВАРИАНТЫ КОНСТРУКЦИИ И МАТЕРИАЛА ПО ЖЕЛАНИЮ ЗАКАЗЧИКА
Изменения данных допускаются. Применение лучших материалов или эквивалентов возможно.
1) Применение для температур низших чем -50 °C - необходимо провести ударное испытание ударной вязкости при
предпалагаемой рабочей температуре.
2) Согласно нормативу SDO для температур от -105 до +400 °C
3) Применение для более низких температур до -196 °C по спросу.

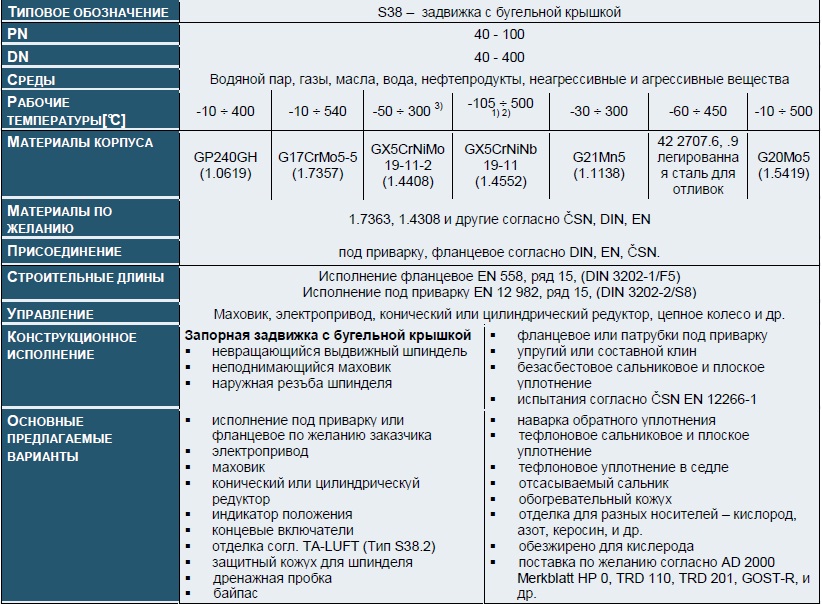

ОСНОВНЫЕ ПАРАМЕТРЫ

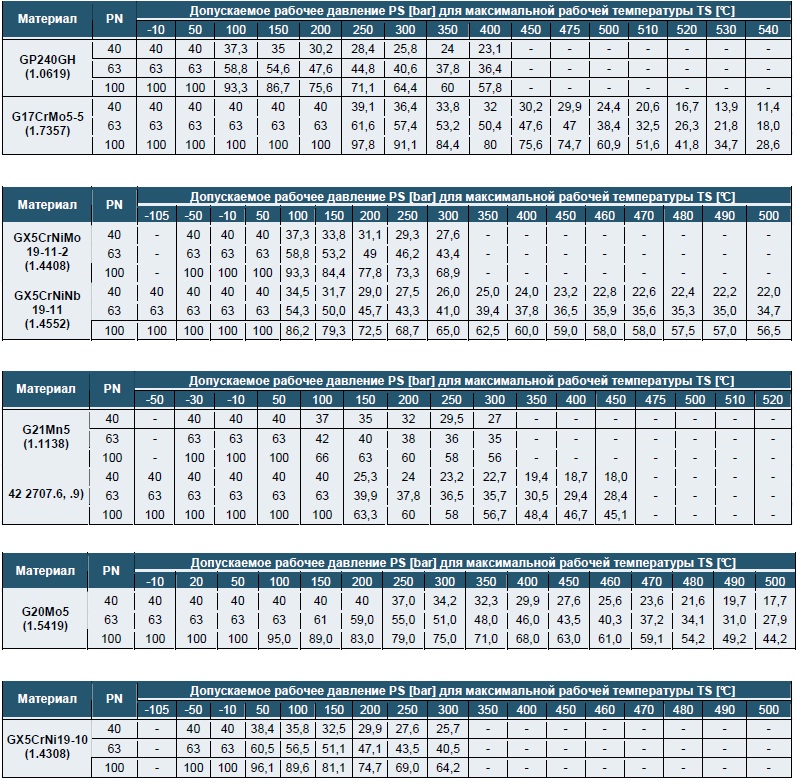

РАБОЧИЕ ПАРАМЕТРЫ

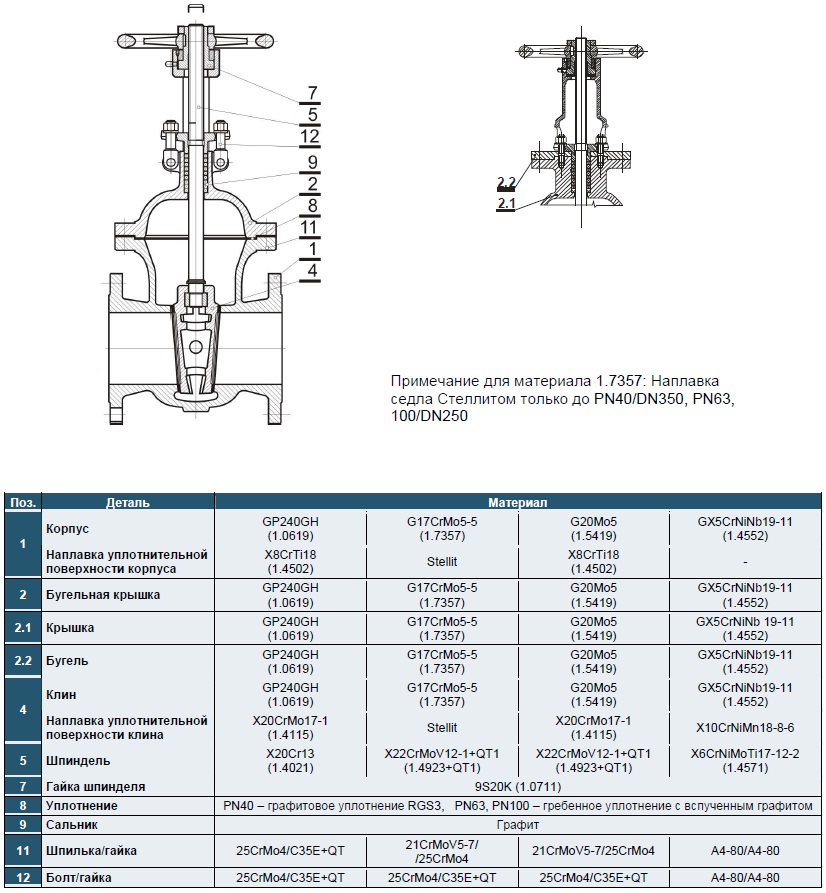

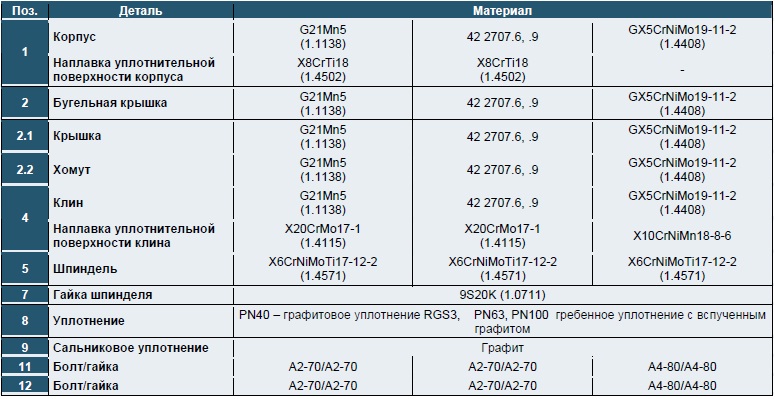

ПРИМЕНЕННЫЕ МАТЕРИАЛЫ

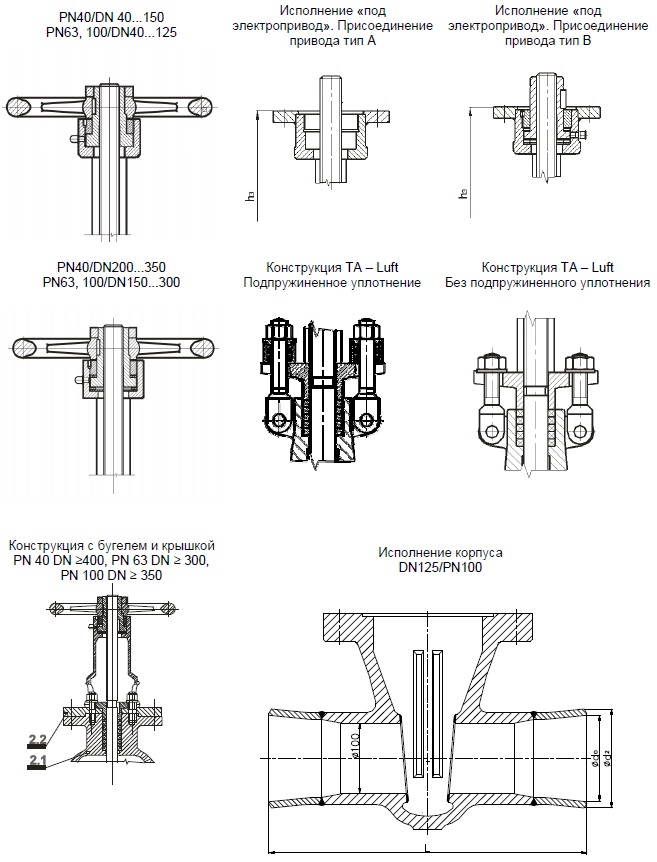

КОНСТРУКЦИОННЫЕ ВАРИАНТЫ
РАЗМЕРЫ АРМАТУРЫ

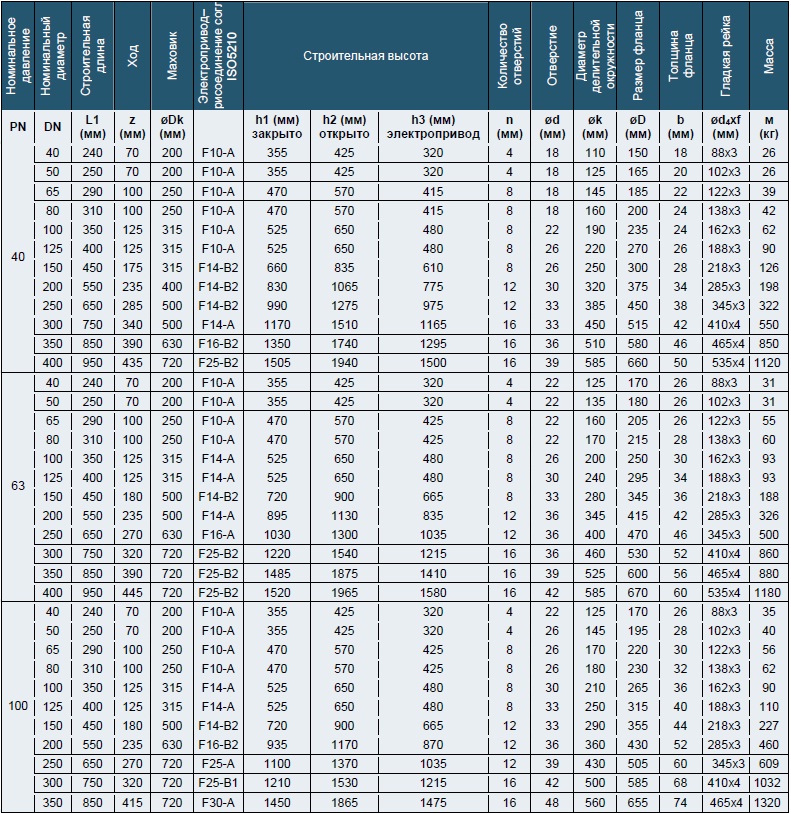

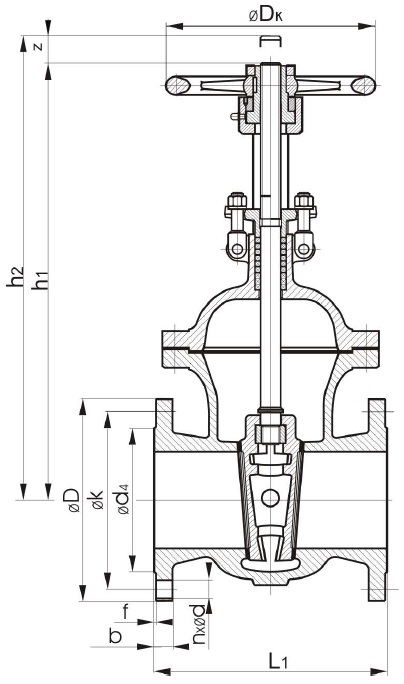

Фланцевое исполнение
Строительная длина: EN 558
Фланцы: ČSN EN 1092-1
Уплотнительная рейка: ČSN EN 1092-1 (раньше DIN 2526/1975 – Form C (PN40) или E)
Варианты по желанию: ČSN 13 1160 и другие отделки фланцевых концов по Вашему желанию.
Примечание: Соединительные фланцы корпус/крышка кольцевые с выкружком и выступом.

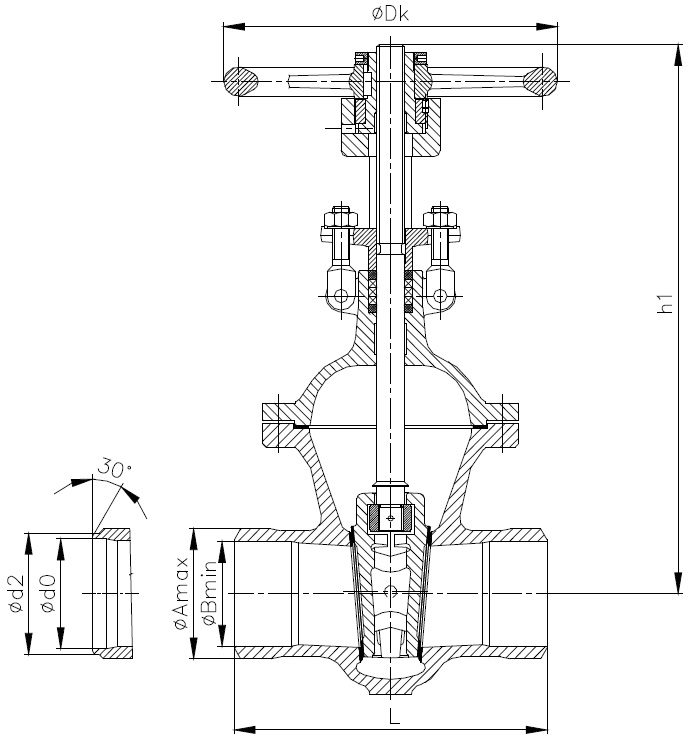

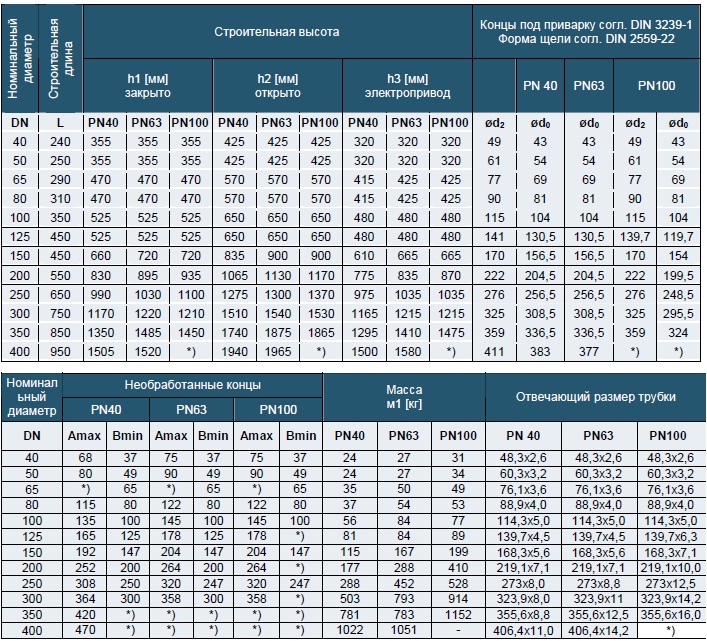

Исполнение под приварку
Строительная длина: EN 12982 – ряд 26 (раньше DIN 3202/Часть 2 – ряд S9)
Концы под приварку: DIN 3239-Часть 1
Форма щели: DIN 2559-Лист 1 – Форма 22
Варианты по желанию: ČSN 13 1075, EN 12 627, и другие

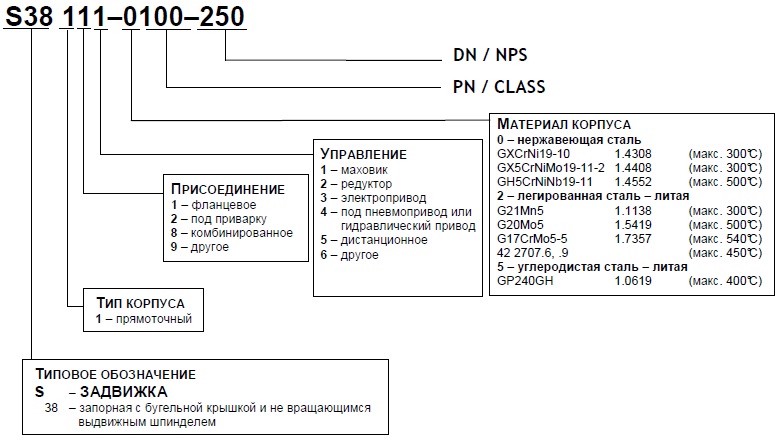

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯMОНТАЖ И РАБОТА АРМАТУРЫ
MОНТАЖ И РАБОТА АРМАТУРЫ
Рекомендуемое положение арматуры является с шпинделем и элементами управления перпендикулярно вверх или с шпинделем склоненным максимально на 90° к горизонтальной плоскости. Монтаж с висячим шпинделем не допускается.
При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам арматуры
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде.
Соблюдайте, пожалуйста, среду и трубопровод чистыми, например при помощи фильтров.
- примененные среды должны быть в соответствии с коррозийной стойкостью материала арматуры
- арматуру нельзя в течение работы механически повредить
