ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая


1. ПРОФИЛЬ


1.1. Номинальный профиль резьбы и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

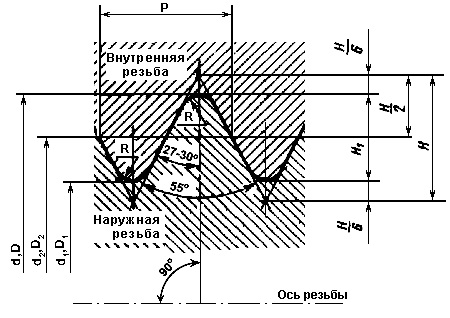

Черт. 1. Размеры в мм

d — наружный диаметр наружной резьбы (трубы);
d1 — внутренний диаметр наружной резьбы;
d2 — средний диаметр наружной резьбы;
D — наружный диаметр внутренней резьбы (муфты);
D1 — внутренний диаметр внутренней резьбы;
D2 — средний диаметр внутренней резьбы;
P — шаг резьбы;
Н — высота исходного треугольника;
H1 — рабочая высота профиля;
R — радиус закругления вершины и впадины резьбы

Таблица 1. Размеры в мм

Шаг Р

Число шагов z на длине 25,4 мм

H=0.960491 P

H1=0.640327 P

H/6 = 0.160082 P

R = 0.137329 P

0.907
1,337
1,814
2,309

28
19
14
11

0,871165
1,284176
1,742331
2,217774

0.580777
0,856117
1,161553
1,478515

0,145194
0,214029
0,290389
0,369629

0,124557
0,183609
0,249115
0,317093


Примечание.
Числовые значения шагов определены из соотношения Р=25,4/z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля

1.2. Вершины наружной резьбы, а также внутренней резьбы допускается выполнять с плоским срезом в тех случаях, когда исключена возможность ее соединения с наружной конической резьбой по ГОСТ 6211-81.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.3. Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на черт. 1 и в табл. 2.
При выборе размеров первый ряд следует предпочитать второму.

Таблица 2. Размеры в мм

Обозначение размера резьбы

Шаг Р

Диаметры резьбы

Ряд 1

Ряд 2

d=D

d2=D2

d1=D1

1/16
1/8



0,907

7.723
9,728

7,142
9,147

6,561
8,566

1/4
3/8



1,337

13,157
16,662

12,301
15,806

11,445
14,950

1/2

1,814

20,955

19,793

18,631

3/4

5/8
7/8

22,911
26,441
30,201

25,749
25,279
29,0З9

20,587
24,117
27,877

1
1 1/2

1 1/8

2,309

33,249
33,891
41,910

31,770
36,418
40,431

30,291
34,939
38,952

1 1/2

1 3/8
1 3/4

44,323
47,803
53,746

42,844
46,324
52,267

41,365
44,845
50,788

2
2 1/2

2 1/4

59,614
65,710
75,184

58,135
64,231
73,705

56,656
62,762
72,226

3

2 3/4
3 1/4

81,534
87,884
93,980

80,055
86,405
92,501

78,576
84,926
91,022

3 1/2
4

3 3/4

100,330
106,680
113,030

98,851
105,201
111,551

97,372
103,722
110,072

5
6

4 1/2
5 1/2

125,730
138,430
151,130
163,830

124,251
136,951
148,651
162,351

122,772
135,472
148,172
160,872


2.2. Числовые значения диаметров d2 и d1 вычисляют по следующим формулам.

d2 = D2 = d — 0.640327 P (1)
d1 = D1 = d — 1.280654 P (2)


Числовые значения диаметра d установлены эмпирически.

3. ДОПУСКИ

3.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 2.
Отклонения отсчитывают от номинального профиля резьбы в направлении перпендикулярном оси резьбы.
3.2. Допуски среднего диаметра резьбы устанавливают двух классов точности — А и В.

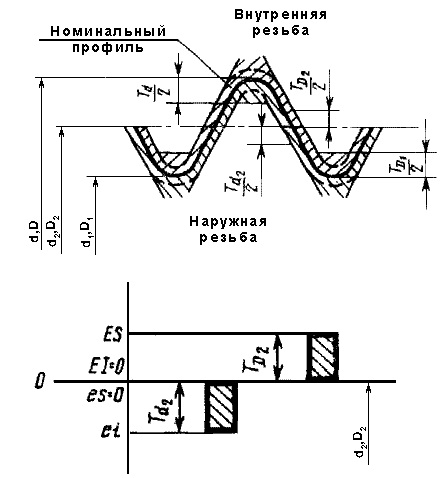

Черт. 2

es — верхнее отклонение диаметров наружной резьбы;
ES — верхнее отклонение диаметров внутренней резьбы;
ei — нижнее отклонение диаметров наружной резьбы;
EI — нижнее отклонение диаметров внутренней резьбы;
Td, Td2, TD1, TD2 — допуски диаметров d, d1, D1, D2.

Допуски среднего диаметра резьбы являются суммарными.
Допуски диаметров d1и D не устанавливаются.

3.3. Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать приведенным в табл. 3.

Таблица 3

Обозначение размера резьбы

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Диаметры резьбы

d

d2

D2

D1

Допуски, мкм

Td

Td2

TD2

TD1

Класс А

Класс В

Класс А

Класс В

1/16
1/8

0,907

214
214

107
107

214
214

107
107

214
214

282
282

1/4
3/8

1,337

250
250

125
125

250
250

125
125

250
250

445
445

1/2
5/8
3/4
7/8

1,814

284
284
284
284

142
142
142
142

284
284
284
284

142
142
142
142

284
284
284
284

541
541
541
541

1
1 1/3
1 1/4

2,309

360
360
360

180
180
180

360
360
360

180
180
180

360
360
360

640
640
640

1
1 3/8
1 1/2
2 3/4

2,309

360
360
360
360

180
180
180
180

360
360
360
360

180
180
180
180

360
360
360
360

640
640
640
640

2 1/4
2 1/2
2 3/4

434
434
434

217
217
217

434
434
434

217
217
217

434
434
434

640
640
640

3
3 1/4
3 1/2

434
434
434

217
217
217

434
434
434

217
214
217

434
434
434

640
640
640

3 3/4
4
4 1/2

434
434
434

217
217
217

434
434
434

217
217
217

434
434
434

640
640
640

5
5 1/2
6

434
434
434

217
217
217

434
434
434

217
217
217

434
434
434

640
640
640


Примечание.
Числовые значения допусков установлены эмпирически.

3.4. Длины свинчивания подразделяют на две группы: нормальные N и длинные L.
Длины свинчивания, относящиеся к группам N и L, приведены в табл. 4.

Таблица 4. Размеры в мм

Обозначение размера резьбы

Шаг Р

Длина свинчивания

Обозначение размера резьбы

Шаг Р

Длина свинчивания

N

L

N

L

1/16
1/8

0,907

Св. 4 до 12

Св. 12

2
2 1/4
2 1/2
2 3/4
3

2,309

Св. 12 до 36

Св. 36

1/4
3/8

1,337

Св. 5 до 16

Св. 16

1/2
5/8
З/4
7/8

1,814

Св. 7 до 22

Св. 22

3 1/4
3 1/2
3 3/4
4
4 1/2
5
5 1/2
6

2,309

Св. 13 до 40

Св. 40

1
1 1/3
1 1/4
1 3/8

2,309

Св. 10 до 30

Св. 30

1 1/2
1 3/4

2,309

Св 12 до 36

Св. 36


Примечание.
Числовые значения длин свинчивания установлены эмпирически.

3.5. Допуск резьбы, если нет особых оговорок, относится к наибольшей нормальной длине свинчивания N, указанной в табл. 4, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.
3.6. Допуски среднего диаметра внутренней резьбы по настоящему стандарту, предназначенной для соединения с наружной конической резьбой по ГОСТ 6211—81 должны соответствовать классу точности А.
При этом конструкция деталей с внутренней цилиндрической резьбой должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее указанной в ГОСТ 6211—81.
3.7. Числовые значения предельных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 5.
3.8. Предельные отклонения среза вершин и впадин наружной и внутренней резьбы приведены в справочном приложении.

Таблица 5

Обозначение размера резьбы

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Диаметры резьбы

d

d2

d1

D

D2

D1

Предельные отклонения, мкм

es

ei

es

ei

es

EI

ES

EI

ES

EI

Класс A

Класс В

Класс A

Класс В

1/16
1/8

0,907

0
0

-214
-214

0
0

-107
-107

-214
-214

0
0

0
0

+107
+107

+214
+214

0
0

+282
+282

0 0

1/4
3/8

1,337

0
0

-250 -250

0
0

-125 -125

-250
-250

0
0

0
0

+125
+125

+250
+250

0
0

+445
+445

0
0

1/2
5/8
3/4
7/8

1,814

0
0
0
0

-284
-284
-284
-284

0
0
0
0

-142
-142
-142
-142

-284
-284
-284
-284

0
0
0
0

0
0
0
0

+142
+142
+142
+142

+284
+284
+284
+284

0
0
0
0

+541
+541
+541
+541

0
0
0
0

1
1 1/8
1 1/4
1 3/8

2,309

0
0
0
0

-360
-360
-360
-360

0
0
0
0

-180
-180
-180
-180

-360
-360
-360
-360

0
0
0
0

0
0
0
0

+180
+180
+180
+180

+360
+360
+360
+360

0
0
0
0

+640
+640
+640
+640

0
0
0
0

1 1/2
1 3/4
2
2 1/4
2 1/2

0
0
0
0
0

-360
-360
-360
-434
-434

0
0
0
0
0

-180
-180
-180
-217
-217

-360
-360
-360
-434
-434

0
0
0
0
0

0
0
0
0
0

+180
+180
+180
+217
+217

+360
+360
+360
+434
+434

0
0
0
0
0

+640
+640
+640
+640
+640

0
0
0
0
0

2 3/4
3
3 1/4
3 1/2
3 3/4
4
4 1/2
5
5 1/2
6

2,309

0
0
0
0
0
0
0
0
0
0

-434
-434
-434
-434
-434
-434
-434
-434
-434
-434

0
0
0
0
0
0
0
0
0
0

-217
-217
-217
-217
-217
-217
-217
-217
-217
-217

-434
-434
-434
-434
-434
-434
-434
-434
-434
-434

0
0
0
0
0
0
0
0
0
0

0
0
0
0
0
0
0
0
0
0

+217
+217
+217
+217
+217
+217
+217
+217
+217
+217

+434
+434
+434
+434
+434
+434
+434
+434
+434
+434

0
0
0
0
0
0
0
0
0
0

+640
+640
+640
+640
+640
+640
+640
+640
+640
+640

0
0
0
0
0
0
0
0
0
0


Примечание.
Нижнее отклонение внутреннего диаметра d1 и верхнее отклонение наружного диаметра D не устанавливаются.

4. ОБОЗНАЧЕНИЯ РЕЗЬБЫ

4.1. В условное обозначение трубной цилиндрической резьбы должны входить:

буква G, обозначение размера резьбы и класс точности среднего диаметра. Условное обозначение для левой резьбы дополняется буквами LH.

Примеры условного обозначения резьбы:

класса точности А: G 1 1/2 — A
левой резьбы класса точности B: G1 1/2 LH — B

4.2. Длина свинчивания N в обозначении резьбы не указывается.

Длина свинчивания L указывается в миллиметрах.

Пример: G1 1/2 LH — B — 40 (40 — длина свинчивания)

4.3. Посадка обозначается дробью, в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе — обозначение класса точности наружной резьбы.

Пример: G1 1/2 — A/A или G1 1/2 LH — A/B

4.4. Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной-конической резьбой по ГОСТ 6211—81 обозначается следующим образом:

Пример: G/R 1 1/2 — A

ПРИЛОЖЕНИЕ
Справочное
ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ СРЕЗА ВЕРШИН И ВПАДИН РЕЗЬБЫ


1. Настоящее приложение содержит информацию о предельных отклонениях разреза размера H/6 вершин и впадин наружной и внутренней резьбы, которые являются исходными при проектировании резьбообразующего инструмента и не подлежат обязательному контролю, если это не установлено особо.
2. Предельные отклонения размера — приведены на чертеже и в таблице.

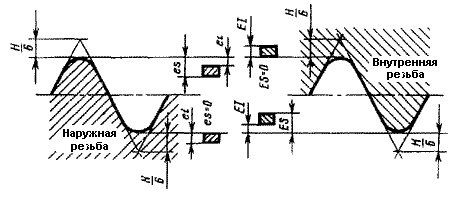

Черт 3

eS—верхнее отклонение среза вершины и впадины наружной резьбы;
ES—верхнее отклонение среза вершины и впадины внутренней резьбы;
ei—нижнее отклонение среза вершины и впадины наружной резьбы;
EI—нижнее отклонение среза вершины и впадины внутренней резьбы
