  3. Датчик - индикатор уровня ПМП-111

Датчик - индикатор уровня ПМП-111

ПОИСК

Датчик - индикатор уровня ПМП-111 Датчик - индикатор уровня ПМП-111


Назначение, область применения

Предназначен для визуального контроля относительного заполнения резервуара в диапазоне 80...90% от полного объема с интервалом ~1%, и применяется для контейнеров-цистерн хранения и транспортировки сжиженных углеводородных газов (СУГ) в целях предупреждения переполнения при наливе и контроля утечки при транспортировании и хранении СУГ.
Устройство, принцип работы

Устройство: Датчик состоит из направляющей трубы (сталь 12Х18Н10Т), по которой свободно перемещается поплавок с магнитом, и корпуса (сталь 09Г2С). Направляющая датчика изогнута, крепится изнутри резервуара (рис. 2А). Корпус датчика крепится к фланцу снаружи резервуара.

В корпусе установлена плата контроллера. На наружной цилиндрической части корпуса находится светодиодная шкала (рис. 2Б). Питание датчика осуществляется от литиевого элемента, который размещается во внутреннем отсеке корпуса (рис. 3А).

В направляющей находится плата с герконами и резисторами (рис. 3Б), которые соединены по схеме резистивного делителя напряжения.

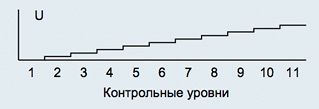

Принцип работы: Поплавок датчика перемещается по направляющей и вызывает замыкание герконов, установленных на плате. Выходное напряжение платы герконов изменяется дискретно, пропорционально заполнению резервуара:

Контроллер, расположенный в корпусе, зажигает шкалу из шести светодиодов. Индикация 11-ти контрольных уровней получается за счет использования одновременного горения двух соседних светодиодов (рис. 2).
Светодиоды загораются в импульсном режиме, чем достигается длительный срок службы элемента питания – не менее 3-х лет непрерывной работы.

Варианты исполнения

Варианты исполнения датчика предусматривают:

- форму и длину направляющей, рассчитываемые под конкретный резервуар;
- тип крепежного фланца и место его установки - согласуются при заказе.

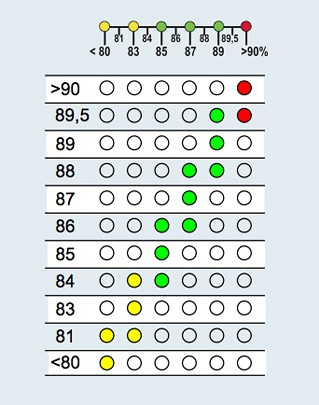

Рис. 1. Рисунок, поясняющий индикацию 11-ти уровней.

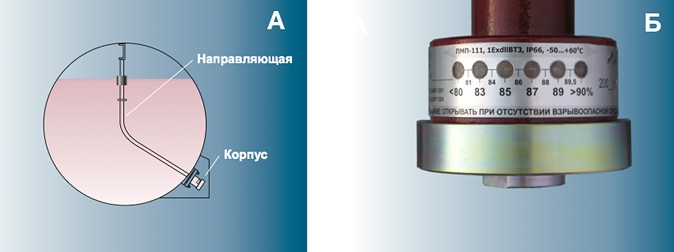

Рис. 2. А - Установка датчика в контейнере-цистерне. Б - Корпус датчика.

Рис. 3. А - Внутренний отсек корпуса датчика. Б - Плата герконов.

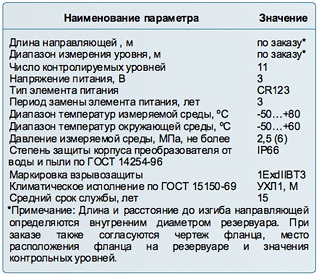

Технические параметры

Монтаж, настройка, эксплуатация

Не требует настройки;
Проверка работоспособности не требует наличия среды;
Обслуживание датчика-индикатора уровня заключается в периодической замене элемента питания;
Вандалоусточивость;
Долгий срок службы.
