  3. Клапан обратный стальной, т/ф 16с84нж, 16нж84нж, Ш084, Ш085

Клапан обратный стальной, т/ф 16с84нж, 16нж84нж, Ш084, Ш085

ПОИСК

Клапан обратный стальной, т/ф 16с84нж, 16нж84нж, Ш084, Ш085 Клапан обратный стальной, т/ф 16с84нж, 16нж84нж, Ш084, Ш085

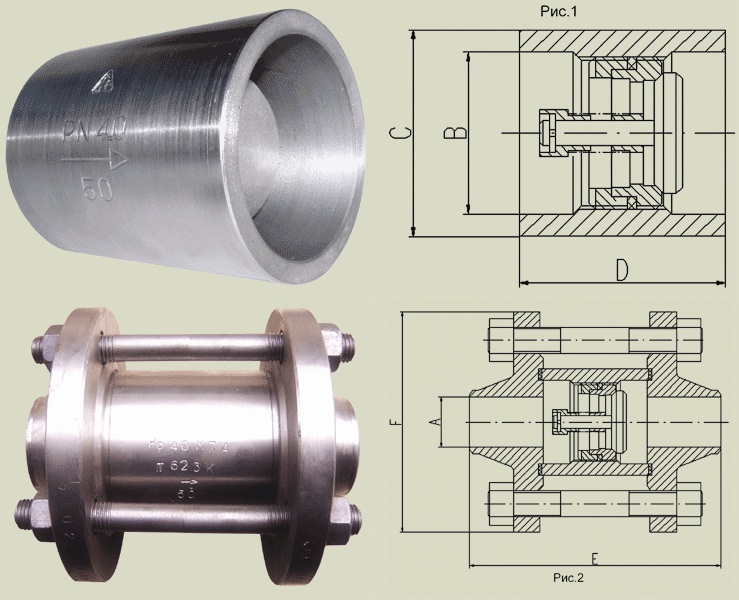

DN

A

B

C

D

E

F

Масса, кг
рис1 / рис 2

Коэффициент
сопротивления

15

12

29

39

50

115

95

0,8 / 2,4

4,2

20

18

36

50

55

125

105

0,9 / 2,7

4,0

25

25

43

57

60

130

115

1,2 / 3,5

3,9

32

31

51

65

65

150

135

1,8 / 5,4

3,1

40

38

61

75

80

170

145

2,1 / 6,3

2,9

50

48

73

87

90

180

160

2,5 / 7,9

2,8

80

78

106

120

150

260

195

4,6 / 14

3,8

100

96

129

140

180

310

230

7,6 / 22

4,2

  • Рабочее положение клапана на трубопроводе - любое.
  • Направление подачи рабочей среды - по стрелке на корпусе.
  • Пропуск среды по ГОСТ 11823-91.
  • По требованию заказчика возможно изготовление других модификаций клапанов на параметры (среда, tp, PN, присоединения, и материалов изготовления) по согласованию с разработчиком.
  • Проход условный DN 15, 20, 25, 32, 40, 50, 80, 100 (1/2", 3/4", 1", 1 1/4", 1 1/2",  3", 4").
  • Давление рабочее - 4,0 МПа (40 кгс/см2), (300 ANSI).
  • Температура рабочей среды - от -60О до +350ОС.

Обозначение изделия

Таблица фигур

Материал основных деталей

Рабочая среда

Тип присоединения к трубопроводу

Ш084.

16с84нж

Корпус - Ст. 20,
Золотник - Ст. 14Х17H2

жидкая и
газообразная
инертная

стяжное

Ш084.-01

16с84нж-1

Корпус - Ст. 20,
Золотник - Ст. 14Х17H2

жидкая и
газообразная
инертная

с ответными фланцами

Ш085.

16нж84нж

Корпус - Ст. 08X18H10T,
Ст. 12X18H10T,
Золотник - Ст. 14Х17H2

жидкая и
газообразная коррозионная

стяжное

Ш085.-01

16нж84нж-1

Корпус - Ст. 08X18H10T,
Ст. 12X18H10T,
Золотник - Ст. 14Х17H2

жидкая и
газообразная коррозионная

с ответными фланцами
