Вентиля запорно-проходные
Вентили запорные предназначены для полного перекрытия (открытия) потока пара или воды. Устанавливаются на горизонтальных и вертикальных участках трубопроводов с направлением среды под тарелку. Присоединение к трубопроводу с помощью сварки. Управление запорными вентилями при помощи рукоятки или маховика (М) ,приводной головки с цилиндрическим(Ц) или коническим (К) редуктором или с помощью электропривода (Э).
Приводные головки имеют маховик для ручного управления и шарнирную муфту для присоединения дистанционного привода.
Основные технические характеристики приведены в таблице

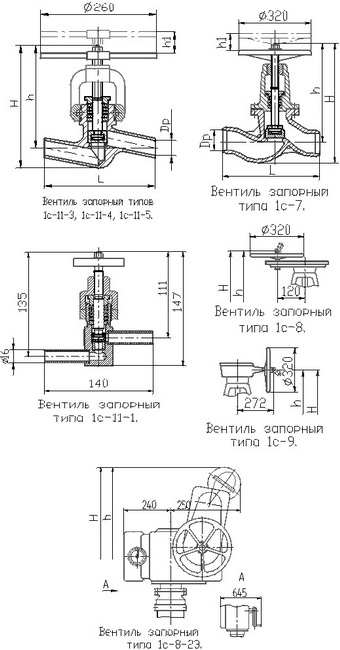

| Обозначение изделия | Ду, мм | Ру, | Т, oС |
| Мкр, | L, мм | Н, мм | h, мм | h1, мм | Dp, мм | Масса, кг |
| 1с-11-1 | 10 | 10,0 | 450 | 12,7 | 7 | 140 |
|
|
|
| 1,1 |
| 1с-11-3 | 20 | 6,3 | 425 | 12,7 | 21 | 160 | 282 | 244 | 22 | 22 | 6,0 |
| 1с-11-4 | 32 | 10,0 | 450 | 12,7 | 38 | 230 | 292 | 247 | 27 | 32 | 8,2 |
| 1с-11-5 | 50 | 6,3 | 425 | 12,7 | 21 | 240 | 327 | 259 | 21 | 50 | 9,6 |
| 1с-7-1 | 80 | 6,3 | 425 | 6,4 | 290 | 380 | 554 | 465 | 76 | 79 | 59 |
| 1с-8-2 | 80 | 10,0 | 450 | 6,4 | 97 | 380 | 736 | 628 |
| 79 | 83 |
| 1с-9-2 | 80 | 10,0 | 450 | 6,4 | 97 | 380 | 532 | 443 |
| 79 | 83 |
| 1с-8-2Э | 80 | 10,0 | 450 | 6,4 | 240 | 380 | 1014 | 925 |
| 79 | 118 |
Основные детали вентилей выполнены из следующих материалов:
Dу 10-50: корпус-сталь 20, тарелка-сталь 20Х13,бугель-сталь 25.
Вентили запорные предназначены для полного перекрытия (открытия) потока пара или воды. Устанавливаются на горизонтальных и вертикальных участках трубопроводов с направлением среды под тарелку. Присоединение к трубопроводу с помощью сварки. Управление запорными вентилями -при помощи рукоятки или маховика (М) или с помощью электропривода (Э).
Приводные головки имеют маховик для ручного управления и шарнирную муфту для присоединения дистанционного привода.
Основные технические характеристики приведены в таблице

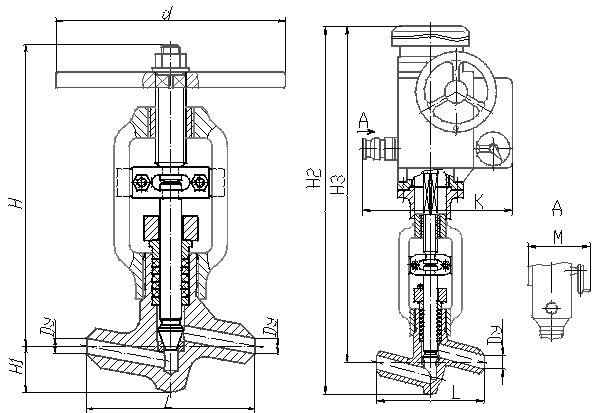

| Обозначение изделия | Ду, мм | Ру, | Т, oС |
| L, мм | Н, мм | Н1, мм | Н2, мм | Н3, мм | d, мм | K, мм | M, мм | Масса, кг |
| 1с-12-1 | 10 | 25 | 350 | 12,7 | 110 | 196 | 30 |
|
| 150 |
|
| 2,8 |
| 1с-13-1 | 10 | 50 | 560 | 12,7 | 110 | 196 | 30 |
|
| 150 |
|
| 2,8 |
| 1с-12-3 | 20 | 25 | 350 | 12,7 | 160 | 265 | 46 |
|
| 260 |
|
| 6,9 |
| 1с-12-3Э | 20 | 25 | 350 | 12,7 | 160 |
|
| 821 | 775 |
| 320 | 345 | 24 |
| 1с-13-3 | 20 | 16,5* | 560 | 12,7 | 160 | 265 | 46 |
|
| 260 |
|
| 6,9 |
| 1с-13-3Э | 20 | 16,5* | 560 | 12,7 | 160 |
|
| 821 | 775 |
| 320 | 345 | 24 |
| 1с-12-5 | 50 | 17* | 350 | 12,7 | 220 | 360 | 72 |
|
| 320 |
|
| 24 |
| 1с-12-5Э | 50 | 17* | 350 | 12,7 | 220 |
|
| 967 | 895 |
| 320 | 345 | 36 |
| 1с-13-5 | 50 | 13,7* | 560 | 12,7 | 220 | 360 | 72 |
|
| 320 |
|
| 24 |
| 1с-13-5Э | 50 | 13,7* | 560 | 12,7 | 220 |
|
| 967 | 895 |
| 320 | 345 | 36 |
| 1с-14-5 | 50 | 25 | 350 | 12,7 | 220 | 385 | 72 |
|
| 320 |
|
| 22,1 |
