Устройства переключающие (ПУ) PN 40
Код ОКП 3742 Изготовление и поставка по ТУ 3742–022–57146717–2004
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 2, ряд 2 (по умолчанию).
Герметичность затвора по ГОСТ 9544-93 класс А.
Уплотнение шпинделя – сальниковое.
Управление устройством переключающим ручное (маховиком).
Направление подачи среды – во входной патрубок тройника (по стрелке на тройнике и угольни-ках) при перекрытии одного из угольников или разделении потоков сред и в выходные патрубки уголь-ников (против стрелок на угольниках и тройнике) при смешении потоков сред.

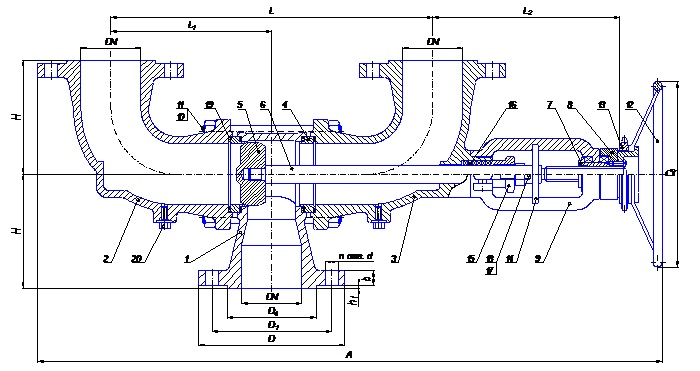

Устройство переключающее ПУ 150-40-02-02 DN 150 мм PN 40 кгс/см2 23с13нж.
Внимание! Устройства переключающие, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».
Основные сведения и информация даны в начале раздела.
23с13нж аналогична 23с17нж, 23с17нж1
23нж13нж аналогична 23нж17нж, 23нж17нж1
