Охладительные и редукционно – охладительные установки
Редукционно-охладительные установки (РОУ) и быстродействующие редукционно-охладительные установки (БРОУ) применяются в схемах энергоблоков для редуцировании давления и снижения температуры пара до заданных параметров. Охладительные установки (ОУ) обеспечивают только снижение температуры пара, редукционные установки (РУ) — только снижение давления.
РОУ применяются для растопки котла, резервирования производственных отборов турбин в схемах энергоблоков среднего и низкого давления, отпуска пара в промышленные отборы, на собственные нужды электростанций и при отсутствии других источников пара требуемых параметров.
БРОУ предназначены для отвода пара, который вырабатывается котлом или парогенератором, но не потребляется турбиной на пусковых и переменных режимах блока, а поступает в пароприемные устройства конденсатора или в коллектор собственных нужд блока для резервирования питания приводных турбин питательных насосов и воздуходувок, а также для подачи пара на прогрев трубопроводов промежуточною перегрева.
В комплект установки могут быть включены:
· Запорная задвижка (на линии острого пара)
· Регулирующий клапан (на линии острого пара)или регулирующий клапан с совмещенными функциями редуцирования и охлаждения (на линии острого пара)
· Охладитель пара с форсунками
· Дроссельное устройство
· Запорные, регулирующие и обратные клапаны, устанавливаемые на линии впрыска охлаждающей воды
· Клапаны на дренажных линиях
· ПК или ИПУ (на линии редуцированного или охлажденного пара)
· Система управления
· Элементы трубопроводов для соединения всех изделий в единое целое
Конкретный состав арматуры определяет организация, выполняющая проект установки, по согласованию с заказчиком.
Основные технические характеристики БРОУ, РОУ и ОУ приведены в таблицах.

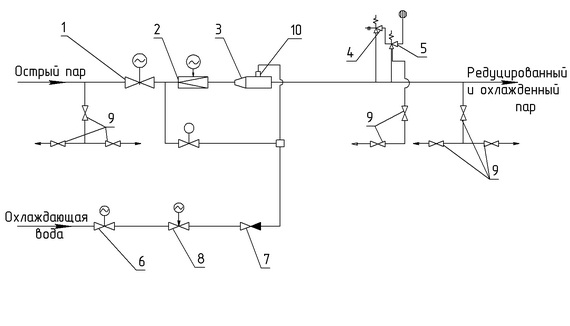

1 — задвижка; 2 — клапан дроссельный, 3 — охладитель пара; 4 — клапан импульсный; 5 — ГПК, 6, 9 — клапаны запорные; 7 — клапан обратный; 8 — клапан регулирующий. 10 — форсунка механического распыла воды.
1 — запорно-дроссельный клапан; 2 — дросселирующее устройство, 3 — охладитель пара; 4 — пароводяная форсунка; 5 — запорный клапан (задвижка), 6 — обратный клапан; 7 — регулирующий клапан
Основные технические характеристики БРОУ
Производительность, т/ч | Давление пара, МПа | Температура пара, °С | ||
острого | редуцированного | острого | редуцированного | |
1000 | 25,0 | 0,6 – 1,2 | 545 | 200 |
600 | 23,5 | 3,9 | 540 | 380 |
480 – 740 | 15,7 – 23,5 | 0,6 – 0,9 | 545 | 250 |
375 - 580 | 15,7 – 23,5 | 0,6 – 0,9 | 540 | 200 |
|
|
|
|
|
|
|
|
|
|
Основные технические характеристики РОУ
Производительность, т/ч | Давление пара, МПа | Температура пара, °С | ||
острого | редуцированного | острого | редуцированного | |
350 | 13,7 | 1,3 | 560 | 270 |
300 | 9,8 | 4,0 | 482 | 371 |
250 | 13,7 | 0,6 | 560 | 160 |
250 | 12,7 | 1,5 – 2,0 | 560 | 250 |
250 | 13,7 | 1,0 | 560 | 250 |
250 | 9,8 | 1,8 – 2,0 | 540 | 260 – 250 |
230 | 9,8 | 3,3 – 2,9 | 540 | 420 – 380 |
170 – 230 | 13,7 | 9,8 | 560 | 510 – 540 |
150 – 230 | 15,7 – 25,0 | 0,6 – 0,9 | 545 | 200 |
150 | 13,7 | 0,12 – 0,25 | 560 | 150 |
150 | 9,8 | 1,8 – 2,0 | 540 | 260 – 250 |
150 | 13,7 | 1,0 – 1,6 | 560 | 250 |
150 | 9,8 | 1,0 – 1,3 | 540 | 230 – 240 |
125 | 13,7 | 1,2 – 3,2 | 560 | 425 - 250 |
120 | 9,8 | 0,25 – 0,45 | 540 | 150 - - 200 |
110 | 9,8 | 0,8 – 1,3 | 540 | 220 - - 240 |
100 | 9,8 | 2,9 – 3,3 | 540 | 420 – 380 |
100 | 9,8 | 1,5 – 2,0 | 540 | 240 – 260 |
100 | 9,8 | 0,25 – 0,45 | 540 | 170 - - 190 |
100 | 9,8 | 0,12 – 0,25 | 540 | 150 – 170 |
80 | 9,8 | 1,0 – 1,3 | 540 | 230 – 240 |
70 | 2,7 – 1,0 | 0,7 | 560 | 200 |
60 | 13,7 | 1,5 – 2,0 | 560 | 250 |
60 | 13,7 | 0,12 – 0,25 | 560 | 150 |
60 | 9,8 | 0,12 – 0,25 | 540 | 150 – 170 |
50 | 9,8 | 0,12 – 0,25 | 540 | 260 – 240 |
40 | 9,8 | 0,8 – 1,3 | 540 | 120 – 240 |
30 | 9,8 | 3,5 – 4,5 | 540 | 330 – 280 |
30 | 9,8 | 0,12 – 0,25 | 540 | 150 – 170 |
20 | 13,7 | 2,5 – 2,7 | 560 | 227 |
20 | 9,8 | 2,0 – 2,8 | 540 | 260 - 240 |
