Дроссельные устройства



Дроссельные устройства серий 863, 865, 891, 950, 1040, 1041 применяются в качестве нерегулируемых дроссельных элементов РУ, РОУ и БРОУ (дроссельные устройства DN 100/200 серий 1040 и 1041 входят соответственно в состав парогенераторных установок УПГ 50/60 и УПГ 60/160). Устанавливаются непосредственно за запорно-дроссельными клапанами РУ, РОУ, БРОУ на вертикальных участках трубопроводов с направлением потока рабочей среды от патрубка меньшего диаметра к большему.

Материал корпуса дроссельных устройств — стать 12X1МФ (при температурах 540, 545°С) и сталь 20 (или 15ГС, при температурах 275, 346°С).

Изготовление и поставка по ТУ 37-026-05015348-98 и ТУ 37-039-15015348-2003.



Техническая характеристика дроссельных устройств

Обозначение

изделии

DN

Расчетные параметры пара

Площадь проходных сечений решеток, см2

Масса,

кг

Давление, МПа

вход/выход

Температура, °С

вход/выход

F1

F2

F3

F4

F5

1041-100/200-Ш

100/200

11,0/0,7

320/165

6,15

10,8

18,5

32,3

50,2

89,7

1040-100/200-Ш

100/200

3,6/0,7

245/165

15,4

24,6

40,8

58,1

863-150/350-Ш

150/350

13,0/7,1

490/460

69

104

192

210

863-150/350-Ш-01

150/350

13,0/7,1

490/460

32

44

78,5

213

863-250/450-Ш

250/450

13,2/2,0

500/460

174

261

477

325

865-250/450-Ш

250/450

12,3/7,0

490/470

174

260

299

891-250/450-Ш

250/450

12,0/2,0

490/440

182

323

555

322

950-250/600-Ш

250/600

14,0/2,2

500/435

212

392,5

716

718



Размеры дроссельных устройств, мм

Обозначение изделия

d

D

d1

D1

L

L1

H

d2

D2

1041-100/200-Ш

114

140

195

219

840

-

-

-

-

1040-100/200-Ш

109

140

195

219

580

-

-

863-150/350-Ш

170

245

345

377

1075

575

550

62

76

863-150/350-Ш-01

170

245

345

377

1075

575

550

62

76

863-250/450-Ш

263

325

424

465

1125

605

650

62

76

865-250/450-Ш

263

325

424

465

1125

620

650

62

76

891-250/450-Ш

263

325

424

465

1125

605

650

62

76

950-250/600-Ш

251

325

582

630

1800

-

-

-

-




тр

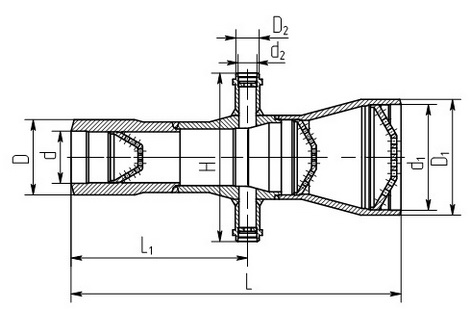

Дроссельное устройство DN 150/350, 250/450 серий 863, 891
тр

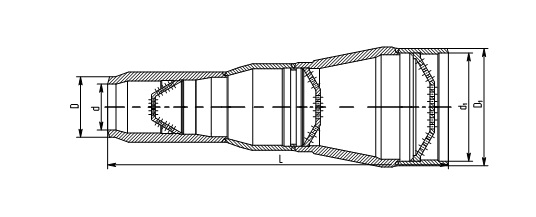

Дроссельное устройство DN 100/200 серии 1040

тр

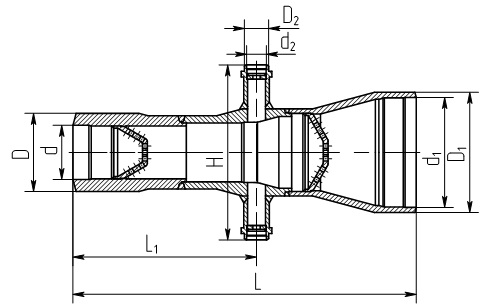

Дроссельное устройство DN 250/450 серии 865

тр

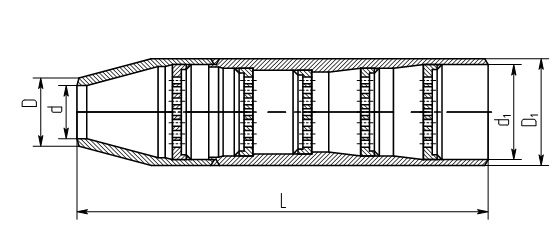

Дроссельное устройство DN 100/200 серии 1041

тр

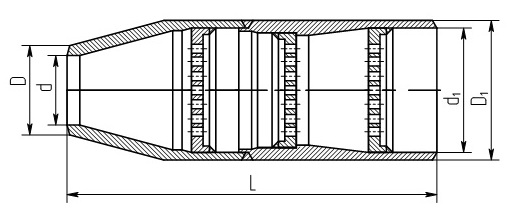

Дроссельное устройство DN 250/600 серии 950
