Клапан дроссельный DN 350 серии 533

ПОИСК

Клапан дроссельный DN 350 серии 533

Клапан дроссельный DN 350 серии 533





тр

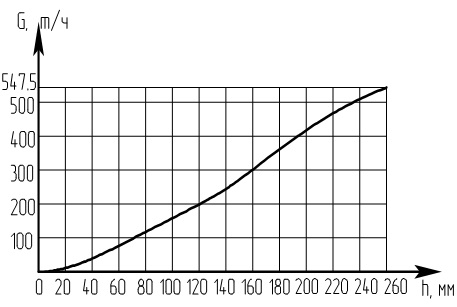

Расходная характеристика клапана дроссельного DN 350 серии 533



Техническая характеристика клапанов регулирующих и дроссельных DN 100-350

Обозначение изделия



DN

Класс

Рабочая среда

Параметры рабочей среды

Макс.пере пад давления МПа

Мате- риал корпуса,

сталь





Максимальная пропускная способ ностъ, т

Максимальная площадь проход­ного сечения

Fmax, см2

Рабо чий ход шибера hmax,  мм

Время полно го открытия (закры-тия), с

Крутящий момент на шпинделе, Н·м

Обозначение электропривода (мощность эектродвигателя, кВт)

Масса, кг

Давление, МПа

Тем­пера тура

0С

1086-100-Э

100

1500

Вода

23,5

250

7,0

20

36,3

8,8

60

30

217,0

792-ЭР-0а (1.32)

239

1086-100-Э-01

100

1500

-

23,5

250

7,0

20

96,7

24,0

60

15

217,0

792-ЭР-0а-I (1.7)

239

1086-100-Э-02

100

1500

-

23,5

250

7,0

20

36,3

8,8

60

15

217,0

792-ЭР-0а-I (1,7)

239

1084-100-Эа

100

2500

-

37,3

280

7,0

20

15,7

4,0

60

30

356,7

792-ЭР-0а (1,32)

239

1084-100-Эа-01

100

2500

-

37,3

280

7,0

20

24,2

6,0

60

30

356,7

792-ЭР-0а (1,32)

239

1084-100- Эа-02

100

2500

-

37,3

280

7,0

20

36,3

9,5

60

30

356,7

792-ЭР-0а (1,32)

239

1084-100- Эа-03

100

2500

-

37,3

280

7,0

20

97,8

24,0

60

30

356,7

792-ЭР-0а (1,32)

238

993-100-Эа

100

4500

Пар

28,4

510

-

ХМФ

218*

24,0

90

44

436,0

792-ЭР-0а (1,32)

267

993-100-Эа-01

100

4500

-

28,4

510

-

ХМФ

400*

44,0

90

44

436,0

792-ЭР-0а (1,32)

267

1085-100-Э

100

1500

-

9,8

540

-

ХМФ

71,5*

24,0

60

15

153,0

792-ЭР-0а-I (1,7)

233

1087-100-Э

100

2500

-

13,7

560

-

ХМФ

92,5*

24,0

60

 15

208,0

792-ЭР-0-I (1,7)

233

1087-100-Э-01

100

2500

-

13,7

560

-

ХМФ

60,0*

15,8

60

15

208,0

792-ЭР-0-I(1,7)

233

1087-100-Э-02

100

2500

-

13,7

560

-

ХМФ

35,0*

8,8

60

15

208,0

792-ЭР-0-I (1,7)

233

995-150-Эа

150

1500

-

9,8

540

-

20ХМФ

250,0*

78,5

140

23

370,0

793-ЭР-01 (3,2)

571

995-150-Эа-01

150

1500

-

9,8

540

-

20ХМФ

102,0*

37,8

140

23

370,0

793-ЭР-01 (3,2)

571

995-150-Ээ-02

150

1500

-

9,8

540

-

20ХМФ

170,0*

53,4

140

23

370,0

793-ЭР-01 (3,2)

571

993-175-Э

175

1500

-

9,8

540

-

20ХМФ

250,0*

78,5

142

23

185,0

793-ЭР-01 (3,2)

570

977-175-Эа

175

2500

-

13,7

560

-

ХМФ

302,6*

78,5

140

23

507,0

793-ЭР-01 (3,2)

571

977-175-Эа-01

175

2500

.

13,7

560

-

ХМФ

148,0*

37,8

140

23

507,0

793-ЭР-01 (3,2)

571

977-175-Эа-02

175

2500

-

13,7

560

-

ХМФ

240,0*

53,4

140

23

507,0

793-ЭР-01 (3.2)

571

993-175-Эб

175

4500

-

28,4

510

-

ХМФ

473,7*

54,0

140

47

710,0

793-ЭР-0 (3,2)

563

993-175-Эб-01

175

4500

-

28,4

510

-

ХМФ

715,2*

80,0

140

47

710,0

795-ЭР-0 (3,2)

563

976-175-Эб

175

1500

Вода

23,5

250

3,9

20ГСЛ

96,7

24,0

140

48

287

793-ЭР-0-02

558

976-175-Эб-01

175

1500

-

23,5

250

3,9

20ГСЛ

217,7

54,0

140

48

287

793-ЭР-0-02

558

870-200-Эм

200

2500

Вода

37,3

280

4,0

20ГСЛ

84,67

20,5

100

34

240,0

793-ЭP-0-04(1,7)

496

976-250-Эб

250

1500

-

23,5

250

4,0

20ГСЛ

191,52

47,0

195

71

588,0

795-ЭP-0-05(3.2)

1308

976-250-Эб-01

250

1500

-

23,5

250

4,0

20ГСЛ

282,74

70,0

195

71

588,0

795-ЭP-0-05 (3,2)

1308

992-250-Эб

250

2500

-

37,3

280

4,0

20ГСЛ

242

60,0

195

71

833,0

795-ЭP-0-05 (3,2)

1320

993-250-Эб

250

4500

Пар

28,4

510

-

ХМФ

1093,3*

120,0

160

60

1627,0

876-Э-0-08 (6.0)

1534

993-250-Эб-01

250

4500

-

28,4

510

-

ХМФ

1608,1*

160,0

200

80

1627,0

876-Э-0--08 (6.0)

1534

1157-250-Э

250

4500

-

28.4

510

-

ХМФ

878,5*

90,0

180

32

1470,0

876-Э-0-07 (8.5)

1545

1157-250-Г

250

4500

     -

28,4

510

-

ХМФ

878,5*

90,0

180

32

1470,0

876-КЭР-0 (8.5)

1285

992-300-Эб

300

2500

Вода

37,3

280

3,9

20ГСЛ

463,7

115,0

190

80

892,0

795-ЭР-0 (4,3)

1531

992-300-Эб-01

300

2500

-

37,3

280

3,9

20ГСЛ

673

167,0

200

80

892,0

795-ЭР-0 (4.3)

1528

992-З00-Эб-02

300

2500

-

37,3

280

3,9

20ГСЛ

1027,7

255,0

210

80

892,0

795-ЭР-0 (4,3)

1525

533-350-Э

350

900

Пар

4,0

545

-

ХМФ

547,5*

490

250

15

510

793-ЭР-01 (3,2)

1026

533-350-Э-01

350

900

-

4,0

545

-

ХМФ

547,5*

490

250

60

510

793-ЭР-0 (3,2)

1026


* - Максимальный расход пара при критическом перепаде давления.





Размеры клапанов регулирующих и дроссельных DN 100-350, мм.

Обозначение

изделия

d

D

L

А

Н

L1

L2

1086-100-Э

109

146

400

125

1055

884

386

1086-100-Э-01

109

146

400

125

1055

884

386

1086-100-Э-02

109

146

400

125

1055

884

386

1084-100-Эа

98

146

400

125

1055

864

386

1084-100-Эа-01

98

146

400

125

1055

864

386

1084-100-Эа-02

98

146

400

125

1055

864

386

1084-100-Эа-03

98

146

400

125

1055

864

386

993-100-Эа

102

146

500/550*

120

1090

884

386

993-100- Эа-01

102

146

500/550

120

1090

884

386

1085-100-Э

112

146

400

125

1055

884

386

1087-100-Э

94

146

400

125

1055

884

386

1087-100-Э-01

94

146

400

125

1055

884

386

1087-100-Э-02

94

146

400

125

1055

884

386

995-150-Эа

163

210

600

290

1425

955

405

995-150-Эа-01

163

210

600

290

1425

955

405

995-150-Эа-02

163

210

600

290

1425

955

405

995-175-Э

184

235

600

290

1425

955

405

976-175-Эб

182

230

600

290

1425

895

405

976-175-Эб-01

182

230

600

290

1425

895

405

977-175-Эа

156

235

600

290

1425

955

405

977-175-Эа-01

156

235

600

290

1425

955

405

977-175-Эа-02

156

235

600

290

1425

955

405

993-175-Э6

170

230

600

290

1425

955

405

993-175-Эб-01

170

230

600

290

1425

955

405

870-200-Эм

203

290

700

160

1245

1000

430

976-250-Эб

271

340

800

265

1890

1070

475

976-250-Эб-01

271

340

800

265

1890

1070

475

992-250-Э6

245

345

800

265

1890

1070

475

993-250-Эб

249

345

800

265

2010

1190

475

993-250-Э6-01

249

345

800

265

2010

1190

475

1157-250-Э

249

345

800

265

1855

1162

475

1157-250-Г

249

345

800

265

1790

-

-

992-300-Эб

281

400

900

270

1890

1162

475

992-300-Эб-01

281

400

900

270

1890

1162

475

992-300-Э6-02

281

400

900

270

1890

1162

475

533-350-Э

345

390

850

245

1445

955

405

533-350-Э-01

345

390

850

245

1445

955

405


в числителе указаны размеры по корпусу, в знаменателе — размеры с выступающей защитной рубашкой.
