Предохранительный клапаны DN 20/80 серии 1392

Предохранительный клапаны DN 20/80 серии 1392


Назначение  клапана 1392-20/80-0

Клапан предназначен для защиты экономайзеров котлов-утилизаторов энергетических паро-газовых установок (ПГУ) от превышения давления сверх допустимой величины.

Изготовление и поставка клапана по ТУ 37-028-05015348-98.

Материал корпуса – сталь 20.


Технические характеристики

Условный диаметр (вход/выход), мм – 20/80.

Параметры рабочей среды:

- рабочая среда – вода.

- рабочее давление, МПа – 9,7

- температура рабочая, 0С –295

Давление начала открытия Рн.о, МПа –14,0

Давление полного открытия Р Рп.о, МПа –16,5.

Давление  обратной посадки Ро.п, МПа =11,0.

Коэффициент расхода a - 0,65.

Пропускная способность при давлении полного открытия G, т/ч-30+2.

Масса, кг – 95.



Клапан является предохранительным клапаном прямого действия, т.е. его работа осуществляется с предварительно настроенным пружинным приводом.

            В номинальном режиме давление среды в защищаемом объеме равно рабочему, при этом клапан закрыт плотно, так как разница между усилием пружины и усилием от давления рабочей среды, действующего на тарелку, обеспечивает необходимую величину контактного давления на уплотнительных поверхностях затвора клапана.

            В аварийном режиме работа системы давление среды возрастает до величины давления начала открытия клапана, при этом усилие от давления среды становится несколько больше, чем усилие сжатие пружины, силовое взаимодействие между уплотнительными поверхностями затвора исчезает, пропуск среды под тарелку резко увеличивается, она начинает подниматься, клапан открывается, в процессе подъема тарелки усилие сжимаемой пружины увеличивается, кроме этого возрастает усилие сжимаемого сильфона. Оба эти усилия препятствуют дальнейшему подъему тарелки, но одновременно с этим, внутри корпуса и крышки клапана возникает давление среды, которое распространяется на всю эффективную площадь сильфона, создавая дополнительное усилие, направляемое вверх.  Благодаря этим факторам происходит полное открытие клапана и сброс среды.

            Со сбросом среды давление в системе снижается и достигает величины

11,0 МПа, при этом усилие от давления среды, действующее на тарелку, становится меньше усилия отжатых пружин и сильфона. Клапан закрывается.



тр

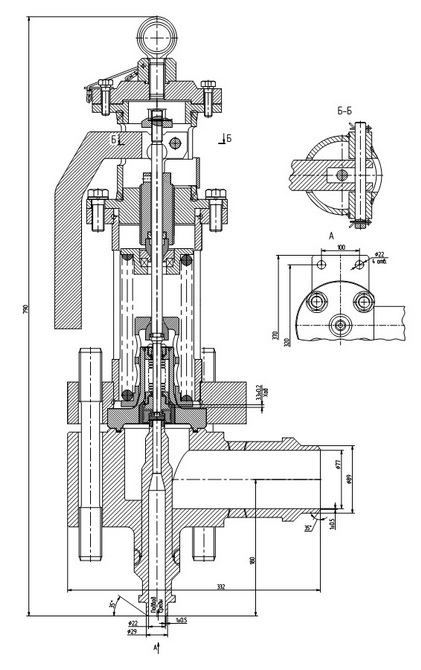

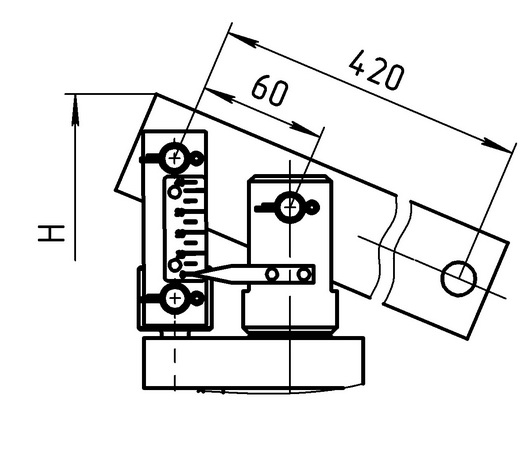

Клапан предохранительный 1392-20/80-0
