Задвижки с электроприводом производства
ОАО «Тулаэлектропривод».
Электроприводы обеспечивают:
• дистанционное управление арматурой;
• автоматическую остановку запорного органа при достижении им нужного положения;
• установку предельно допускаемого крутящего момента на выходном валу электропривода и выдачу сигналов в систему управления при превышении электроприводом этого значения;
• дистанционную световую сигнализацию крайних положений запорного органа арматуры и указания положения запорного органа на местном указателе;
• местное указание крайних и промежуточных положений запорного органа;
• автоматическое переключение электропривода из положения ручного управления на
электрическое.

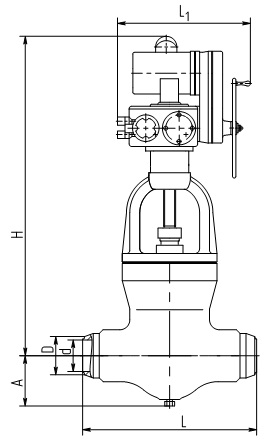

Основные размеры и технические характеристики задвижек.
| Обозначение | Присоединительные и габаритные размеры, мм | Коэффициент гидравлического сопротивления | Продолжительность осуществления полного хода, с | Масса, кг | |||||
| L | L1 | H | A | d | D | ||||
| 1120-100-ЭМ | 400 | 620 | 1155 | 135 | 98 | 146 | 0,4 | 46 | 280 |
| 1120-100-ЭМ-01 | 400 | 620 | 1155 | 135 | 109 | 146 | 0,6 | 46 | 279 |
| 1123-100-ЭМ | 400 | 620 | 1155 | 135 | 94 | 146 | 0,4 | 46 | 256 |
| 1123-100-ЭМ-01 | 400 | 620 | 1155 | 135 | 112 | 146 | 0,6 | 46 | 255 |
| 1156-150-ЭМ | 460 | 660 | 1065 | 135 | 144 | 165 | 1,0 | 44 | 244 |
| 1012-150-ЭМ | 490 | 620 | 1333 | 182 | 161 | 194 | 0,5 | 50 | 408 |
| 1015-150-ЭМ | 490 | 620 | 1333 | 182 | 163 | 194 | 0,5 | 50 | 408 |
| 1012-175-ЭМ | 650 | 730 | 1690 | 244 | 182 | 219 | 0,4 | 72 | 873 |
| 1013-175-ЭМ | 650 | 730 | 1690 | 244 | 156 | 219 | 0,3 | 72 | 881 |
| 1013-175-ЭМ-01 | 650 | 730 | 1690 | 244 | 184 | 219 | 0,4 | 72 | 873 |
| 1010-200-ЭМ | 700 | 730 | 1690 | 259 | 203 | 273 | 0,46 | 72 | 928 |
| 1013-200-ЭМ | 700 | 730 | 1690 | 259 | 203 | 273 | 0,46 | 72 | 928 |
| 1012-225-ЭМ | 700 | 730 | 1829 | 255 | 226 | 273 | 0,6 | 86 | 962 |
| 1017-250-ЭМ | 650 | 620 | 1507 | 240 | 248 | 273 | 0,4 | 73 | 627 |
| Обозначение | Обозначение электропривода | Мощность электродвигателя, кВт | |
| 1120-100-ЭМ | Н-В- 08 У1 | 3,20 | |
| 1120-100-ЭМ-01 | Н-В- 08 У1 | 3,20 | |
| 1123-100-ЭМ | Н-В- 08 У1 | 3,20 | |
| 1123-100-ЭМ-01 | Н-В- 08 У1 | 3,20 | |
| 1156-150-ЭМ | Н-Б1- 08 У1 | 1,32 | |
| 1012-150-ЭМ | Н-В 21 У1 | 3,20 | |
| 1015-150-ЭМ | Н-В 08 У1 | 3,20 | |
| 1012-175-ЭМ | Н-Г 11 У1 | 4,25 | |
| 1013-175-ЭМ | Н-Г 11 У1 | 4,25 | |
| 1013-175-ЭМ-01 | Н-Г 11 У1 | 4,25 | |
| 1010-200-ЭМ | Н-Г 11 У1 | 4,25 | |
| 1013-200-ЭМ | Н-Г 11 У1 | 4,25 | |
| 1012-225-ЭМ | Н-Г 11 У1 | 4,25 | |
| 1017-250-ЭМ | Н-В 08 У1 | 3,20 |
