Клапан предохранительный DN 150, PN, кгс/см2 20, № чертежа ЦКБ Р55189

ПОИСК

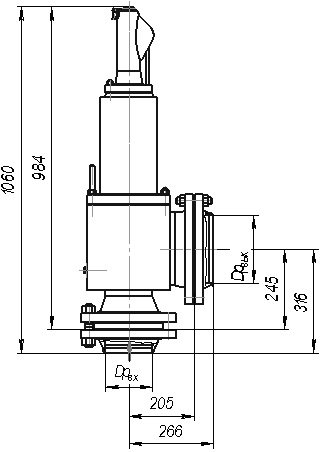

Клапан предохранительный DN 150, PN, кгс/см2 20, № чертежа ЦКБ Р55189 Клапан предохранительный DN 150, PN, кгс/см2 20, № чертежа ЦКБ Р55189

Клапан предохранительный DN 150, PN, кгс/см2 20, № чертежа ЦКБ Р55189

Назначение – для защиты оборудования и трубопроводов от превышения давления сверх
допустимого.
Условия эксплуатации – климатическое исполнение и категория размещения Т3, М4, М3,
тип атмосферы II, III, IV по ГОСТ 15150 при температуре от минус 40 оС до плюс 60 оС
Установочное положение на трубопроводе – вертикальное, колпаком вверх.
Клапан имеет узел ручного подрыва, предназначенный для подрыва при давлении во
входном патрубке клапана (0,8…1) . Рн.
Рабочая среда – жидкая.
Расчетная температура t – 150 оС.
Расчѐтное давление Р – 2,0 МПа (20 кгс/см2)
Давление полного открытия Рпо – не более 1,15·Pн.
Давление закрытия Рз – не менее 0,9·Pн.
Диаметр отверстия в седле – 75 мм.
Коэффициент расхода, α – не менее 0,6 по воде.
Уплотнение в затворе – металл по металлу с наплавкой.
Допустимая протечка в затворе – не более 10 см3/мин по воде.
Уплотнение по штоку – сильфонное.
Присоединение клапанов к трубопроводу – фланцевое с ответными фланцами под приварку.
Тип уплотнительной поверхности – шип-паз под спирально-навитую прокладку (СНП).
Материал корпуса и ответных фланцев – 08Х18Н10Т.
Масса, не более – 176 кг.

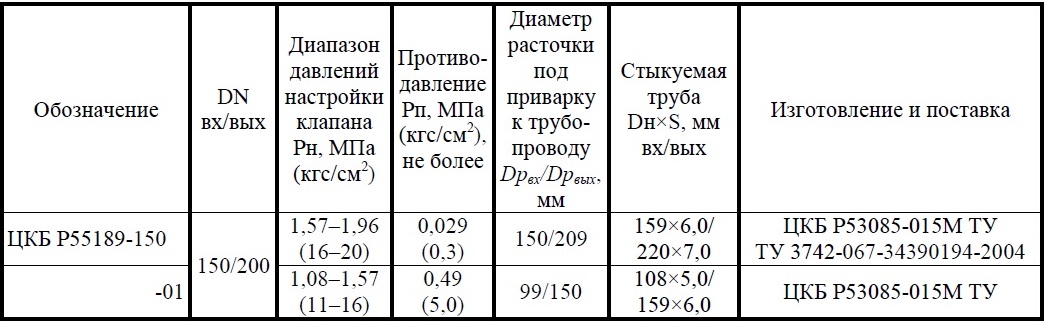

Клапан предохранительный DN 150, PN, кгс/см2 20, № чертежа ЦКБ Р55189
