| Обозначение | Условное обозначение | Рабочая среда | Температура рабочей среды, 0 С, не более | Давление рабочей среды Рр, МПа (кгс/см2) | Присоединение к трубопроводу | Масса, кг |
| ВИЛН.492176.001 | КЭН-3 | R12, R22 сжиженный и газообразный с маслами ХФ 12-16, ХС-40 | От –2 до +45 для сжиженного R12,

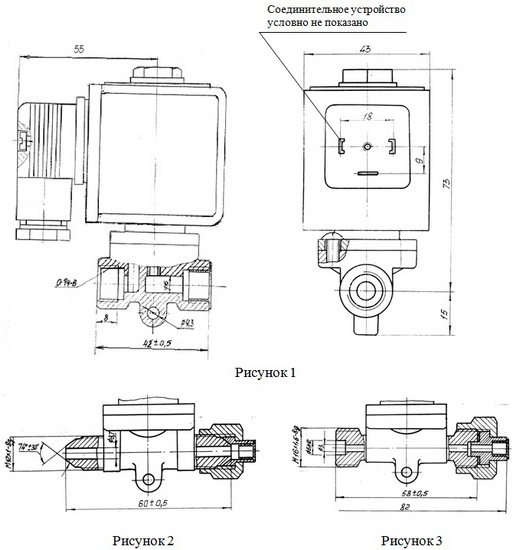

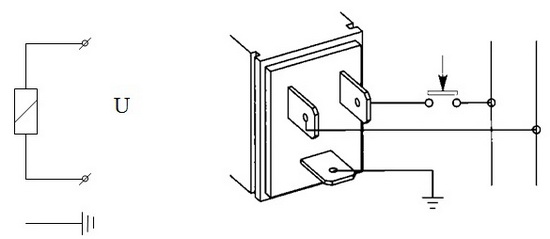

От 10 до 100 для газообразного R12 | От 6,65×10-4 до 2,5 (от 5 мм. рт.ст. до 25) для R12, R22 | Муфтовое по ГОСТ 6527-68 (рисунок 1) | 0,510 |
| -01 | -01 | |||||
| -02 | -02 | |||||
| -03 | -03 | |||||
| -04 | -04 | |||||
| -05 | -05 | |||||
| -06 | -06 | |||||
| -07 | -07 | Пресная вода | От –20 до +50 для сжиженного R22 | От 0 до 2,5 (от 0 до 25) для воды и воздуха | ||
| -08 | -08 | |||||
| -09 | -09 | По наружному конусу по ГОСТ 13954-74 (рисунок 2) | 0,556 | |||
| -10 | -10 | |||||
| -11 | -11 | |||||
| -12 | -12 | От 20 до 60 для газообразного R22 | ||||
| -13 | -13 | |||||
| -14 | -14 | Воздух | ||||
| -15 | -15 | От 1 до 45 для воды | ||||
| -16 | -16 | |||||
| -17 | -17 | |||||
| -18 | -18 | Штуцерно-ниппельное по АТК 26-03-5-89 (рисунок 3) | 0,587 | |||
| -19 | -19 | От 0 до 45 для воздуха | ||||
| -20 | -20 | |||||
| -21 | -21 | |||||
| -22 | -22 | |||||
| -23 | -23 | |||||
| -24 | -24 | |||||
| -25 | -25 | |||||
| -26 | -26 |
| Обозначение | Условное обозначение | Рисунок
| Характеристики электромагнита | |||||
| Род тока | Напряжение, В | Частота, Гц | Мощность, | Режим работы | ||||
| Вт | В·А |
| ||||||
| ВИЛН.492176.001 | КЭН-3 | 1 | переменный | 24 | 50 | - | 30 | продолжительный |
| -01 | -01 | 127 | ||||||
| -02 | -02 | 220 | ||||||
| -03 | -03 | 380 | ||||||
| -04 | -04 | 220 | 60 | |||||
| -05 | -05 | постоянный | 12 |
| 18 | - | ||
| -06 | -06 | 24 | ||||||
| -07 | -07 | 110 | ||||||
| -08 | -08 | 220 | ||||||
| -09 | -09 | 2 | переменный | 24 | 50 | - | 30 | |
| -10 | -10 | 127 | ||||||
| -11 | -11 | 220 | ||||||
| -12 | -12 | 380 | ||||||
| -13 | -13 | 220 | 60 | |||||
| -14 | -14 | постоянный | 12 |
| 18 | - | ||
| -15 | -15 | 24 | ||||||
| -16 | -16 | 110 | ||||||
| -17 | -17 | 220 | ||||||
| -18 | -18 | 3 | переменный | 24 | 50 | - | 30 | |
| -19 | -19 | 127 | ||||||
| -20 | -20 | 220 | ||||||
| -21 | -21 | 380 | ||||||
| -22 | -22 | 220 | 60 | |||||
| -23 | -23 | постоянный | 12 |
| 18 | - | ||
| -24 | -24 | 24 | ||||||
| -25 | -25 | 110 | ||||||
| -26 | -26 | 220 | ||||||
