Обозначение | Тип | Проход условный Ду, мм | Рабочая среда | Давление рабочей среды Рр, МПа (кгс/см2) | Температура рабочей среды,°С | Масса, кг |
Т 26209-01.006 | СВМ12Ж-6К | 6 | Жидкий хладон-12 с маслом ХФ 12-16 | От 6,65×10-4 до 1,8 (от 5 мм.рт.ст. до 18) | От –2 до +45 | 2,4 |
Т 26209-02.006 | ||||||
Т 26209-03.006 | ||||||
Т 26209-04.006 | ||||||
Т 26209-05.006 | ||||||
Т 26209-06.006 | ||||||
Т 26209-01.010 | СВМ12Ж-10К | 10 | Воздух.
Жидкий хладон-12 с маслом ХФ 12-16 | От 0 до 1,8 (от 0 до 18) воздух от 6,65×10-4 до 1,8 (от 5 мм.рт.ст. до18) | 2,5 | |
Т 26209-02.010 | ||||||
Т 26209-03.010 | ||||||
Т 26209-04.010 | ||||||
Т 26209-05.010 | ||||||
Т 26209-06.010 | ||||||
Т 26209-01.015 | СВМ12Ж-15К | 15 | Жидкий хладон-12 с маслом ХФ 12-16 | От 6,65×10-4 до 1,8 (от 5 мм.рт.ст. до18) | 2,8 | |
Т 26209-02.015 | ||||||
Т 26209-03.015 | ||||||
Т 26209-04.015 | ||||||
Т 26209-05.015 | ||||||
Т 26209-06.015 | ||||||
Т 26209-07.015 | СВМ12Г-15К | Газообразный хладон-12 с маслом ХФ 12-16 | От 20 до 60 | |||
Т 26209-08.015 | ||||||
Т 26209-09.015 | ||||||
Т 26209-10.015 | ||||||
Т 26209-11.015 | ||||||
Т 26209-12.015 |

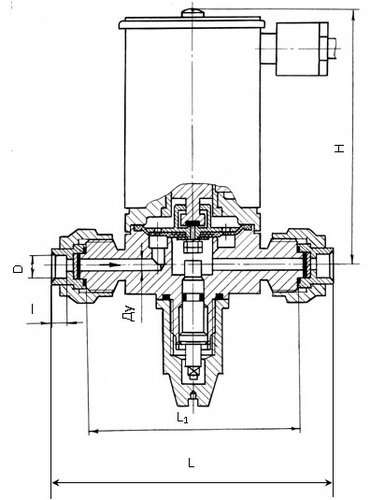

Обозначение | Размеры в мм | |||||
Ду | D | L | L1 | l | H | |
Т 26209-00.006 | 6 | 9,5 | 130 | 100 | 7 | 135 |
Т 26209-00.010 | 10 | 12,2 | 138 | 102 | 9 | |
Т 26209-00.015 | 15 | 18,25 | 160 | 115 | 13 | 140 |

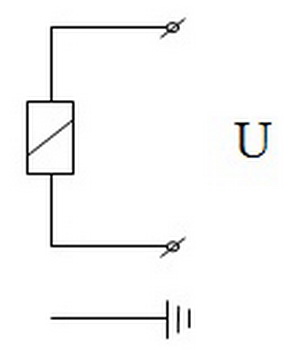

Обозначение | Обозначение исполнения электромагнита | Характеристика электромагнита | |||
Род тока | Напряжение В | Мощность | Частота, Гц | ||
Т 26209-01.006 | Т 098.013.-01 | Постоянный | 24 | 20 Вт | - |
27 | |||||
Т 26209-02.006 | -02 | 110 | |||
Т 26209-03.006 | -03 | 220 | |||
от 175 до 320 | 30 Вт | ||||
Т 26209-04.006 | -04 | Переменный | 127 | 40 В×А | 50 |
Т 26209-05.006 | -05 | 220 | |||
Т 26209-06.006 | -06 | 380 | |||
Т 26209-01.010 | Т 098.013.-01 | Постоянный | 24 | 20 Вт | - |
27 | |||||
Т 26209-02.010 | -02 | 110 | |||
Т 26209-03.010 | -03 | 220 | |||
от 175 до 320 | 30Вт | ||||
Т 26209-04.010 | -04 | Переменный | 127 | 40 В×А | 50 |
Т 26209-05.010 | -05 | 220 | |||
Т 26209-06.010 | -06 | 380 | |||
Т 26209-01.015 | Т 098.013.-01 | Постоянный | 24 | 20 Вт | - |
27 | |||||
Т 26209-02.015 | -02 | 110 | |||
Т 26209-03.015 | -03 | 220 | |||
от 175 до 320 | 30 Вт | ||||
Т 26209-04.015 | -04 | Переменный | 127 | 40 В×А | 50 |
Т 26209-05.015 | -05 | 220 | |||
Т 26209-06.015 | -06 | 380 | |||
Т 26209-07.015 | -07 | Постоянный | 24 | 20 Вт | - |
27 | |||||
Т 26209-08.015 | -08 | 110 | |||
Т 26209-09.015 | -09 | 220 | |||
от 175 до 320 | 30 Вт | ||||
Т 26209-10.015 | -10 | Переменный | 127 | 40 В×А | 50 |
Т 26209-11.015 | -11 | 220 | |||
Т 26209-12.015 | -12 | 380 |
